Pogoste težave pri vzdrževanju in testiranju testerja upornosti zanke

Tester upornosti zanke je bistven instrument za ocenjevanje električnega stanja povezav z nizkim uporom v električni opremi. Običajno se uporablja za merjenje kontaktnega upora krmilnih stikal, odklopnikov, povezav zbiralk, kabelskih vodnikov, varilnih kontaktov in drugih prevodnih zank.

Zanesljivi rezultati testa niso odvisni samo od delovanja instrumenta, ampak tudi od pravilnega ožičenja, čistih testnih točk, pravilnega shranjevanja in natančne interpretacije nenormalnih odčitkov. Na terenu neobičajna meritev ne pomeni vedno okvarjenega odklopnika ali neuspešnega testerja. Odprti napetostni vodi, slab kontakt sponke in elektromagnetne motnje lahko povzročijo podobne simptome.

Ta priročnik pojasnjuje glavne zahteve glede vzdrževanja in tri pogoste težave pri testiranju, na katere naletite pri uporabi testerja upornosti zanke.

Kaj je tester upora zanke?

Tester upornosti zanke, znan tudi kot mikroohmmeter ali tester kontaktnega upora, dovaja stabilen preskusni tok v preskušano vezje in meri posledični padec napetosti. Upor se nato izračuna po Ohmovem zakonu.

Instrument se uporablja za aplikacije, kot so:

1、Preskušanje kontaktnega upora odklopnika

2、Meritev upora zanke krmilnega stikala

3、Preskušanje zbiralk in konektorjev

4. Merjenje upora kabelskega vodnika

5、Testiranje odpornosti na varilni kontakt

6、Pregled kontaktov visokonapetostnega stikala

Testiranje nizkega upora običajno uporablja ločene tokovne in napetostne povezave. Ta štirižična metoda zmanjša vpliv upora merilnega kabla in izboljša natančnost meritev.Meggerjeva navodila za merjenje nizkega upora

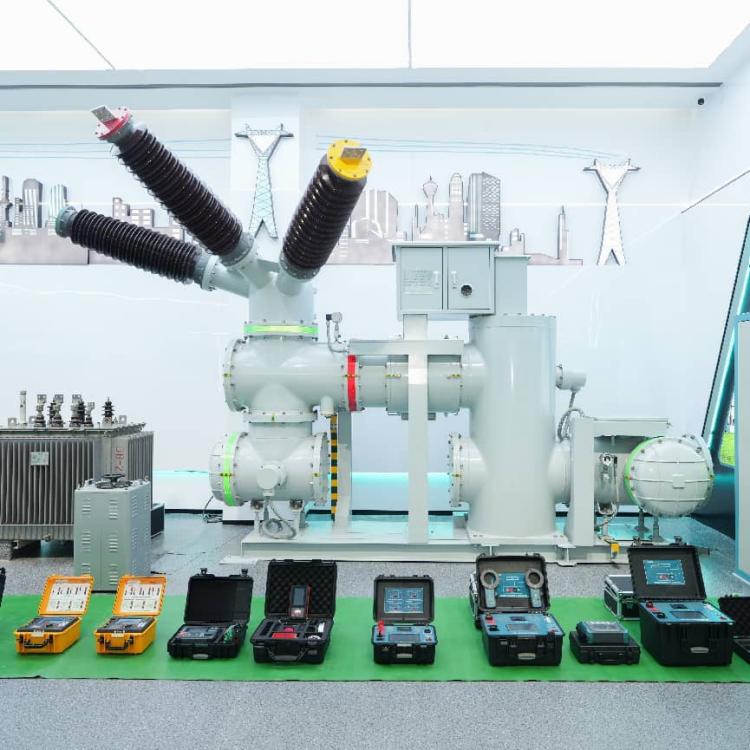

Weshine Electric Manufacturing Co., Ltd. je profesionalna visokotehnološka tovarna, specializirana za raziskave in razvoj, proizvodnjo in kalibracijo instrumentov za testiranje upornosti visokotokovne zanke. S standardiziranimi proizvodnimi delavnicami, neodvisnimi laboratoriji in popolnimi sistemi vodenja kakovosti ISO so vsi testerji Weshine izdelani strogo v skladu z industrijskimi standardi IEC in DL/T. Tovarna izvaja testiranje delovanja in kalibracijo celotnega procesa pred dostavo, kar zagotavlja stabilen tokovni izhod, močno delovanje proti motnjam in visoko ponovljivost meritev za kompleksna okolja testiranja moči na kraju samem.

Inteligentni tester upornosti zanke GDHL-200A/100A je neodvisno razvila in serijsko proizvaja tovarna Weshine. Optimiziran za scenarije merjenja polja z visokim tokom in nizkim uporom, ima stabilen izhodni tok s konstantnim tokom, izjemno visoko natančnost preskusa in močno prilagodljivost okolju ter v celoti izpolnjuje zahteve rutinskega pregleda in preventivnega vzdrževanja visokonapetostnih stikalnih naprav. Zahteve glede posebnega preskusnega toka, natančnosti in skladnosti je treba vedno preveriti glede na dokumentacijo izdelka in veljavne lokalne standarde.

Za visokonapetostne odklopnike je treba opraviti tudi testiranje kontaktnega upora v skladu z ustreznim standardom opreme in proizvajalčevimi zahtevami za vzdrževanje. IEC 62271-100 velja za odklopnike AC, ki se uporabljajo v visokonapetostnih sistemih nad 1000 V.IEC 62271-100

Standardne zahteve za vzdrževanje

Pravilno shranjevanje ima neposreden učinek na življenjsko dobo in stabilnost merjenja merilnika upornosti zanke. Kot profesionalni proizvajalec instrumentov za testiranje moči Weshine uradne specifikacije tovarniškega vzdrževanja poudarjajo standardizirano dnevno shranjevanje in vzdrževanje, da se izognejo odstopanju zmogljivosti in podaljšajo življenjsko dobo instrumenta.

Instrument hranite v primernem okolju

Tester je treba hraniti v čistem, suhem in dobro prezračenem prostoru. Na mestu shranjevanja ne sme biti:

1、Prekomerna vlažnost

2、Prevodni prah

3、oljna meglica

4、Solni sprej

5、Jedki plini

6、Neposredna sončna svetloba

7、Ekstremne temperaturne spremembe

Vlaga in jedki onesnaževalci lahko poškodujejo priključke, notranja vezja, stikala in izolacijske komponente. Prah lahko vpliva tudi na hladilne poti in zmanjša zanesljivost električnih povezav.

Instrument držite pokonci

Testerja ne postavljajte naključno v lesen zaboj in nanj ne zložite težkih predmetov. Sprednja plošča naj bo med shranjevanjem in transportom obrnjena navzgor, kadar koli je to mogoče.

To pomaga zaščititi:

1、Gumbi za prikaz in upravljanje

2、Izhodne sponke

3、Notranji transformator in sklopi vezja

4、Hladilna struktura

5、Zaščitno ohišje

Instrument je treba med prevozom zavarovati, da preprečite udarce, vibracije ali poškodbe kabla.

Uporabljajte materiale, odporne na vlago

Ko je tester shranjen v vlažnem okolju, pod njega položite ustrezen material, odporen na vlago. Ne dovolite, da bi dno ohišja ostalo v neposrednem stiku z vlažnimi tlemi ali površino.

Pred naslednjim preskusom preglejte instrument za kondenzacijo. Če je prisotna vlaga, pustite, da se tester popolnoma posuši, preden ga priključite na napajanje ali testni predmet.

Tri pogoste težave pri testiranju na terenu

1. Odprto napetostno ožičenje v kombinaciji z močnimi elektromagnetnimi motnjami

Odprt napetostni vodnik ali ohlapna napetostna povezava je eden najpogostejših vzrokov za nenormalne odčitke.

Tipični simptomi

Glede na pogoje na lokaciji lahko odčitek odpornosti kaže:

1、Nadrazpon ali neskončna vrednost

2、Zelo nestabilna vrednost

3、Vrednost, ki se spremeni, ko premaknete testne kable

4、Rezultat, ki se zdi normalen, vendar ga ni mogoče ponoviti

Ko je napetostni kabel odklopljen, vezje za vzorčenje napetosti morda ne bo prejelo pravilnega signala. Istočasno lahko bližnja zbiralka pod napetostjo ustvari kapacitivno sklopitev in inducira neželeno diferencialno napetost v odprtem merilnem vezju.

Možne posledice

Močne motnje lahko povzročijo, da tester prikaže nadmejno vrednost. Neizkušen operater lahko napačno sklepa, da ima odklopnik resne težave s kontaktnim uporom, in poskrbi za nepotrebno vzdrževanje zaradi izpada.

Blažje motnje lahko povzročijo vrednost znotraj pričakovanega območja. To je težje prepoznati, ker se lahko rezultat zdi veljaven, čeprav je napetostna povezava okvarjena.

Meritev se lahko nato nepravilno pripiše:

1、Slab kontakt odklopnika

2、Poškodovana preskusna sponka

3、Notranja napaka testerja

4、nestabilno napajanje

Priporočeni pregled

Preden zamenjate tester ali odstranite odklopnik iz uporabe, preverite:

1、Ali sta priključena oba napetostna kabla.

2、Ali so napetostne sponke trdno pritrjene.

3、Ali so napetostni priključki čisti.

4、Ali sta tokovni in napetostni vodnik pravilno usklajena.

5、Ali odčitek ostane stabilen po ponovnem priklopu napetostnega tokokroga.

6、Ali bližnji vodniki pod napetostjo povzročajo motnje.

Štirižična meritev upora je zanesljiva le, če sta tokovno vezje in vezje za vzorčenje napetosti končana. Dober stik na preskusnih točkah je prav tako bistven, ker lahko upor sonde in povezave vpliva na meritve nizkega upora.Meggerjeva navodila za tester nizkega upora

2. Oksidni ali oljni film na sponkah odklopnika

Na sponkah odklopnika se lahko po dolgotrajnem delovanju razvije oksidna plast, oljni film, kopičenje prahu ali druga kontaminacija. To je še posebej pogosto, če oprema deluje v vlažnem, onesnaženem ali prašnem okolju.

Zakaj vpliva na test

Preskusna sponka mora biti v trdnem kovinskem stiku s priključkom. Če oksidni ali oljni film loči objemko od prevodne površine, se v preskusno vezje vnese dodaten kontaktni upor.

To lahko vpliva na pot vzorčenja napetosti in povzroči netočne ali nestabilne rezultate. Prikazana vrednost morda ne predstavlja dejanskega upora glavnih kontaktov odklopnika.

Možni simptomi vključujejo:

1、Vrednost odpornosti je višja od pričakovane

2、Odčitki, ki se spremenijo, ko pritisnete ali premaknete objemko

3、Pomembne razlike med fazami

4、Slaba ponovljivost

5、Nenadno zmanjšanje po čiščenju terminala

Korektivni ukrepi

Pred preskušanjem preglejte površino terminala in čeljusti sponke. Odstranite ohlapno umazanijo z odobreno metodo čiščenja in se prepričajte, da je kontaktna površina suha.

Preskusna sponka mora biti povezana s čisto, trdno in mehansko stabilno površino. Ne zanašajte se na ohlapno spono ali kontaminirano točko samo zato, ker je instrument začel s preskusom.

Po ponovni priključitvi kablov ponovite meritev. Če vrednost postane stabilna in dosledna, je prvotni nenormalni rezultat morda povzročil slab stik in ne okvara odklopnika.

Ne uporabljajte abrazivnih metod, ki bi lahko poškodovale ploščate sponke ali spremenile kontaktno površino, razen če je proizvajalec opreme odobril postopek.

3. Odprto napetostno ožičenje brez močnih motenj električnega polja

Odprt napetostni kabel ne povzroči vedno odčitka prekoračitve obsega. Če na mestu ni močnega zunanjega električnega polja ali kapacitivne sklopitve, ojačevalnik morda ne prejme skoraj nobenega vhoda v diferencialnem načinu.

V tem primeru lahko instrument prikaže vrednost blizu ničle.

Zakaj je to zavajajoče

Neizkušen operater si lahko razlaga skoraj ničelni odčitek kot dokaz, da:

1、Tester ni uspel

2、Ojačevalnik je poškodovan

3、Preskusni tok se ne ustvarja

4、Instrument potrebuje popravilo ali zamenjavo

Test se lahko nato po nepotrebnem prekine. To lahko podaljša izpad opreme, odloži vzdrževanje in poveča delovno obremenitev ekipe na terenu.

Kako prepoznati težavo

Preden se tester razglasi za okvarjenega, je treba raziskati skoraj ničelni ali nenormalni odčitek.

Preverite naslednje:

1、Preverite trenutno izhodno povezavo.

2、Potrdite, da sta oba napetostna kabla priključena.

3、Preglejte napetostne sponke in sponke.

4、Preverite, ali je preskusno vezje dokončano.

5、Primerjajte odčitek z znano referenco ali ponovljeno povezavo.

6、Preglejte indikatorje samotestiranja in alarma instrumenta.

7、Potrdite, da se prikazana vrednost normalno spreminja, ko je testno vezje pravilno priključeno.

Meritve upora, ki nenadoma pade na nič, ne smete sprejeti brez preverjanja ožičenja. Rezultat mora biti ponovljiv in skladen s stanjem opreme in zgodovinskimi podatki.

Kako se izogniti napačnim sodbam

Ko se pojavi nenormalen odčitek upora zanke, se morajo tehniki na terenu izogibati takojšnjemu obtoževanju odklopnika ali instrumenta. Bolj zanesljiv je sistematičen pregled.

Uporabite naslednje zaporedje:

1、Prekinite preizkus in potrdite, da je oprema v varnem, breznapetostnem stanju.

2、Ločeno preglejte tokovno in napetostno ožičenje.

3、Preverite položaj objemke in čistost sponk.

4、Poiščite bližnje vodnike pod napetostjo in morebitne elektromagnetne motnje.

5、Znova priključite kable in ponovite meritev.

6、Primerjajte rezultat z drugimi fazami in prejšnjimi zapisi.

7、Preverite tester z ustrezno referenco ali metodo preverjanja.

8、Šele nato ugotovite, ali oprema ali tester potrebuje nadaljnje vzdrževanje.

9、Prikazano vrednost upora je treba vedno upoštevati skupaj s preskusnim tokom, kakovostjo povezave, pogoji okolja, primerjavo faz in zgodovino opreme.

Ključne točke za zanesljivo testiranje odpornosti zanke

Najpomembnejši dejavniki pri testiranju na terenu so:

1、Tester naj bo čist, suh in pravilno shranjen.

2、Uporabite popolno štirižilno povezavo.

3、Previdno preverite napetostne kable, preden uporabite preskusni tok.

4、Poskrbite, da se sponke dotikajo čistih kovinskih površin.

5、Bodite pozorni na elektromagnetne motnje iz bližnjih vodil pod napetostjo.

6、Po popravku povezave ponovite sumljive meritve.

7、Nikoli ne diagnosticirajte napake odklopnika na podlagi enega neobičajnega odčitka.

8、Upoštevajte priročnik za tester in veljavne standarde energetske industrije.

Pogosto zastavljena vprašanja

Kaj lahko meri tester upora zanke?

Izmeri lahko kontaktni upor odklopnika, upor zanke krmilnega stikala, povezave zbiralk, upor vodnika kabla in upor varilnega kontakta.

Zakaj tester kaže neskončno vrednost upora?

Neskončno ali preseženo vrednost lahko povzroči odprt napetostni vodnik, slab kontakt sponke, nepopolno preskusno vezje ali resnično odprto vezje. Pred diagnosticiranjem opreme je treba preveriti ožičenje.

Zakaj branje nenadoma postane nič?

Odčitek skoraj nič se lahko pojavi, ko je vezje za vzorčenje napetosti odprto in je malo zunanjih elektromagnetnih motenj. To ne pomeni nujno, da je tester pokvarjen.

Ali lahko oksidni film vpliva na testiranje kontaktne odpornosti?

ja Oksid, olje in umazanija lahko preprečijo zanesljiv stik preskusnih sponk s kovino in lahko povzročijo dodaten upor v merilno vezje.

Kako je treba hraniti tester upora zanke?

Shranjujte ga v suhem, prezračenem prostoru brez prahu in brez jedkih plinov. Sprednja plošča naj bo obrnjena navzgor in po potrebi pod instrument uporabite material, odporen na vlago.

Zaključek

Večina nenormalnih odčitkov upora zanke ni posledica enega samega dejavnika. Odprto napetostno ožičenje, slab kontakt sponke, kontaminacija sponk in elektromagnetne motnje lahko popačijo rezultat preskusa.

Inteligentni tester upora zanke GDHL-200A/100A, ki ga je neodvisno razvil in proizvedel Weshine Electric, zagotavlja stabilne in visoko natančne meritve za testiranje upora na kraju samem. Instrument, podprt s strogim tovarniškim sistemom nadzora kakovosti, standardiziranim postopkom umerjanja in dolgoletnimi izkušnjami uporabe na področju električne energije, učinkovito zmanjša napake pri testiranju, ki jih povzročajo napake v delovanju opreme. Vendar pa so natančni in verodostojni rezultati testiranja še vedno odvisni od standardiziranega delovanja na terenu, pravilnega ožičenja in znanstvenega upravljanja vzdrževanja.
