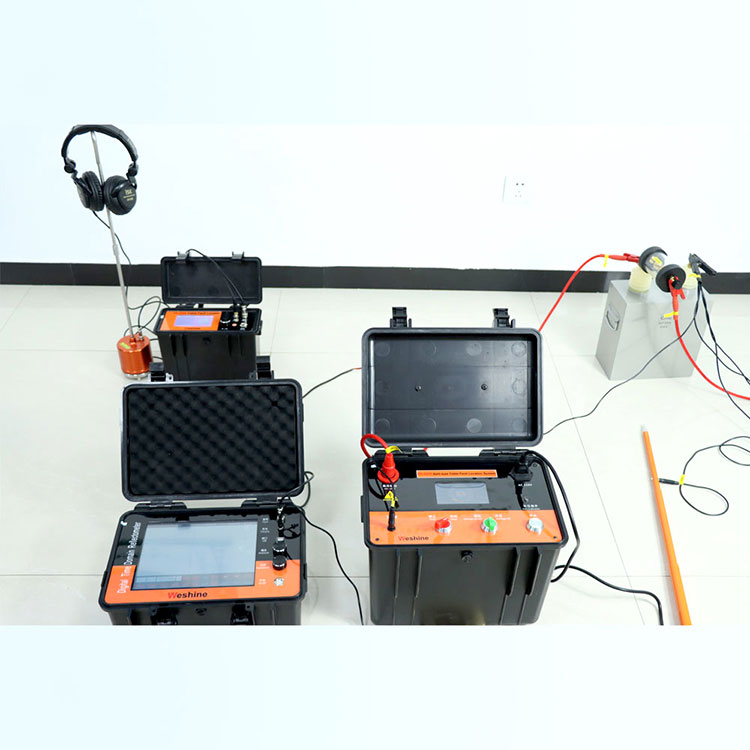

TDR Cable Fault Locator: Kako deluje in zakaj je bistvenega pomena za natančno diagnostiko kablov

Iskanje napak v zakopanih ali ožičenih kablih je tradicionalno vključevalo destruktivne metode, kot je kopanje po celotni dolžini ali rezanje kabla. Danes jeLokator napak kabla TDRto popolnoma spremeni.Weshinezagotavlja napredneLokator napak kabla TDRrešitve, ki nedestruktivno določajo mesta napak. Osnovna tehnologija temelji na reflektometriji v časovni domeni, ki pošlje nizkoenergijski impulz po kablu in meri čas, potreben za odboj od napake.

Načelo delovanja

A Lokator napak kabla TDRdeluje kot radar za kable. V kabel sproži kratkotrajen nizkonapetostni impulz. Ko impulz naleti na spremembo impedance - kot je odprt tokokrog, kratek stik ali vdor vode - se del impulza odbije nazaj. Naprava meri čas med pošiljanjem in prejemanjem impulza. Z uporabo znane hitrosti širjenja (Vp) za to vrsto kabla izračuna razdaljo do napake s formulo: razdalja = (hitrost × čas) / 2.

Zakaj ne pride do škode

Za razliko od testerjev z visokim potencialom, ki obremenjujejo izolacijo, jeLokator napak kabla TDRuporablja ravni energije, ki so daleč pod vzdržljivo napetostjo kabla. Ne zahteva vbrizgavanja visokega toka ali lomljenja ovoja kabla. Z vidika kabla je meritev pasivna - uporabljen je le kratek signal nizke moči.Weshineinženiring zagotavlja, da tudi občutljivi podatkovni ali komunikacijski kabli med testiranjem ostanejo nepoškodovani.

Lokator napak kabla TDR Pogosta vprašanja Pogosta vprašanja

Vprašanje 1: Ali lahko lokator napak kabla TDR najde napake na kablih pod napetostjo?

odgovor:Da, veliko modernihLokator napak kabla TDRenote, tudi tiste izWeshine, imajo vgrajene filtre, ki blokirajo močnostne signale 50/60 Hz. To omogoča testiranje na nizkonapetostnih kablih pod napetostjo do 400 V AC ali DC, ne da bi poškodovali napravo ali kabel. Zaradi varnosti in natančnosti na visokonapetostnih vodih pa mora biti kabel brez napetosti.

Vprašanje 2: Katere vrste napak na kablu lahko identificira lokator napak na kablu TDR brez rezanja kabla?

odgovor: A Lokator napak kabla TDRlahko prepozna odprta vezja, kratke stike, spoje, vdor vode ali vlage, zdrobljene dele in korodirane povezave. Odbojna valovna oblika prikazuje odklon navzdol za kratek prelom in odklon navzgor za odprt prelom. Ne more izmeriti uporovnih napak z zelo visokim uporom (nad nekaj sto ohmov) brez dodatne opreme, kot je visokonapetostni filter za odboj obloka, vendar se standardne napake z nizko upornostjo enostavno odkrijejo.

Vprašanje 3: Kako natančen je lokator kablov TDR za dolge kable nad 1 km?

odgovor:Natančnost je odvisna od nastavitve hitrosti širjenja (Vp) in natančnosti časovne baze naprave. Visokokakovostne enote, kot soWeshine Lokator napak kabla TDRdoseči ±1 % dosega ali ±0,5 metra, kar je večje. Pri 2 km kablu to pomeni napako znotraj 20 metrov. Natančnost se izboljša s pravilno kalibracijo Vp z uporabo znane dolžine kabla. Okoljski dejavniki, kot sta temperatura in staranje kabla, lahko rahlo vplivajo na Vp, zato je za kritične meritve priporočljivo ponovno umerjanje.

Primer praktične uporabe

Za merjenje razdalje napake operater povežeLokator napak kabla TDRna en vodnik in oklop ali ozemljitev. Naprava samodejno pošilja impulze in prikazuje odbito valovno obliko. Razdalja do napake se odčita neposredno na zaslonu.Weshinemodeli vključujejo samodejno kalibracijo z enim gumbom in prepoznavanje vrste napake, s čimer zmanjšajo uporabniško napako in čas testiranja.

Kontaktirajte nas

Za strokovno svetovanje pri izbiri pravegaLokator napak kabla TDRza vaše električne, telekomunikacijske ali industrijske kable,kontaktirajte Weshinedanes. Naša ekipa nudi brezplačno podporo za aplikacije, predstavitve na kraju samem in prilagojeno usposabljanje za nedestruktivno lociranje napak na kablu. Za ponudbo ali tehnično svetovanje se obrnite na našo spletno stran ali e-pošto.
