100kV AC Hipot testni sistem brez delne razelektritve

100kV AC Hipot Test System brez delne izpraznitve je profesionalna rešitev za visokonapetostno preskušanje, razvita za preskuse vzdržljive izmenične napetosti in zaznavanje delne izpraznitve transformatorjev, stikalnih naprav, izolatorjev, kablov, puš, GIS opreme in drugih električnih naprav.

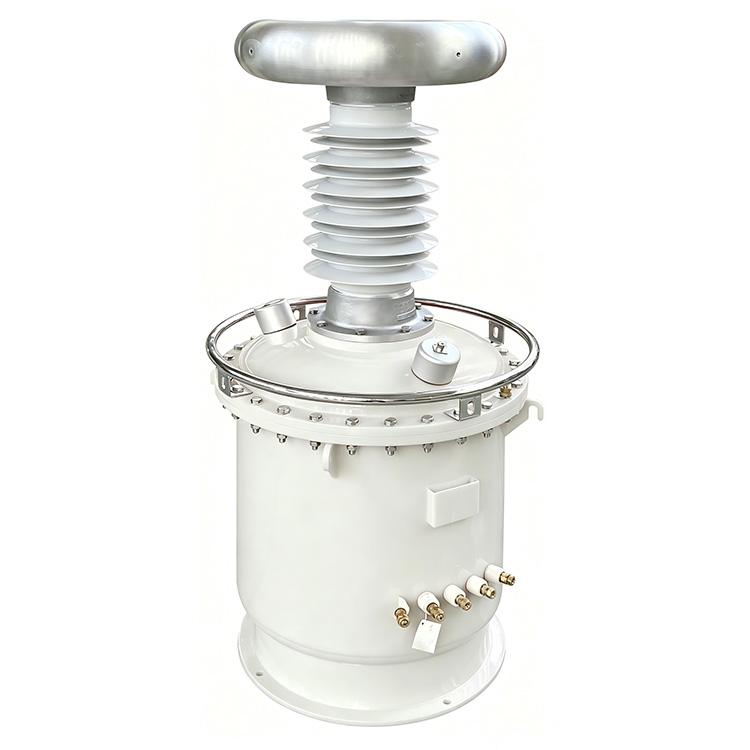

Sistem uporablja testni transformator, izoliran s plinom SF6, namesto tradicionalne strukture, potopljene v olje, s čimer se odpravi tveganje kontaminacije z oljem, hkrati pa se znatno zmanjša teža opreme za 20 % do 60 %. Ta transformator se ponaša z vrhunsko izolacijo in ultra nizko delno razelektritvijo, ki dosega raven PD ≤3pC. Popoln sistem ne ohranja skupne delne razelektritve, ki ni višja od 5 pC, ko deluje pri nazivni napetosti.

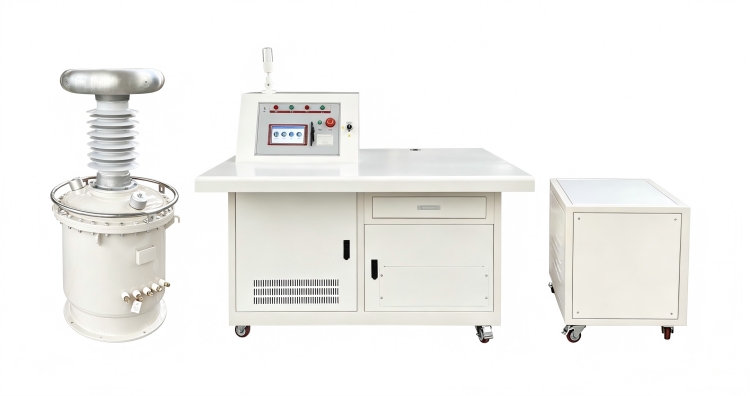

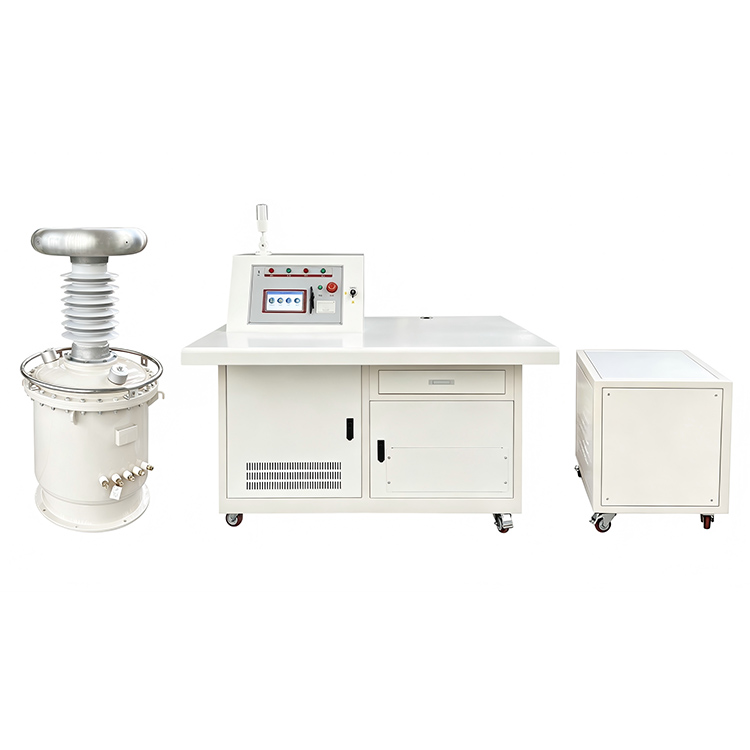

Ta celoten integriran preskusni sistem je sestavljen z visokonapetostnim preskusnim transformatorjem, spojnim kondenzatorjem, visokonapetostnim tokovno omejevalnim reaktorjem, nizkonapetostnim kompenzacijskim reaktorjem, izolacijskim transformatorjem, avtomatsko upravljalno konzolo in kompenzacijsko omarico. Njegova vgrajena nizkonapetostna kompenzacijska struktura lahko učinkovito zniža porabo vhodnega toka za največ 60 %, kar pomaga dvigniti energetsko učinkovitost in zmanjšati dnevne stroške delovanja.

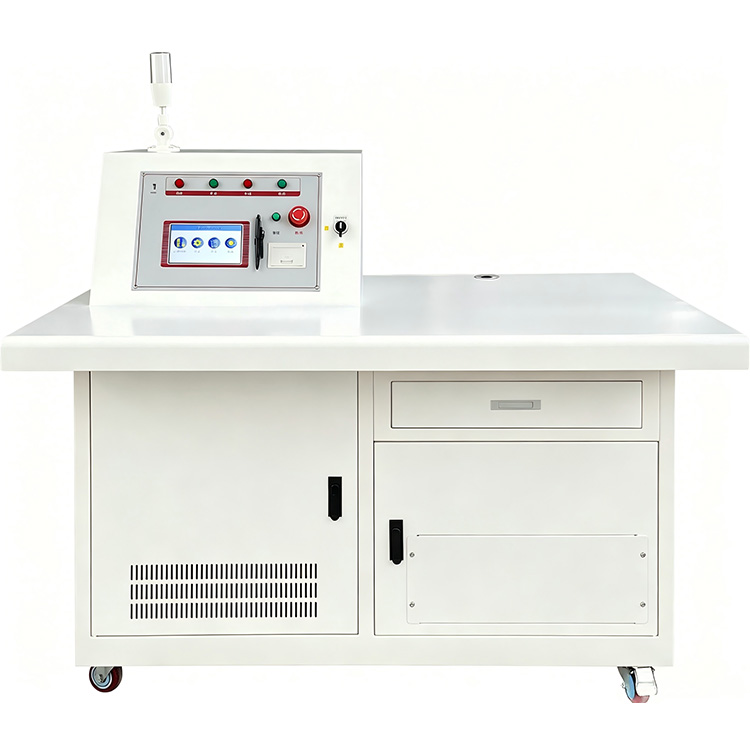

Sistem, opremljen s 7-palčno nadzorno konzolo z barvnim zaslonom na dotik, podpira samodejne in ročne načine testiranja. Uporabniki lahko neodvisno konfigurirajo do pet napetostnih stopenj, stopnje rampe napetosti in trajanje preskusa vzdržljivosti. Funkcije samodejnega testiranja vključujejo povečevanje napetosti, preklapljanje kompenzacije, časovni razpored, zmanjšanje napetosti, shranjevanje podatkov in tiskanje poročil, kar močno izboljša učinkovitost testiranja in ponovljivost.

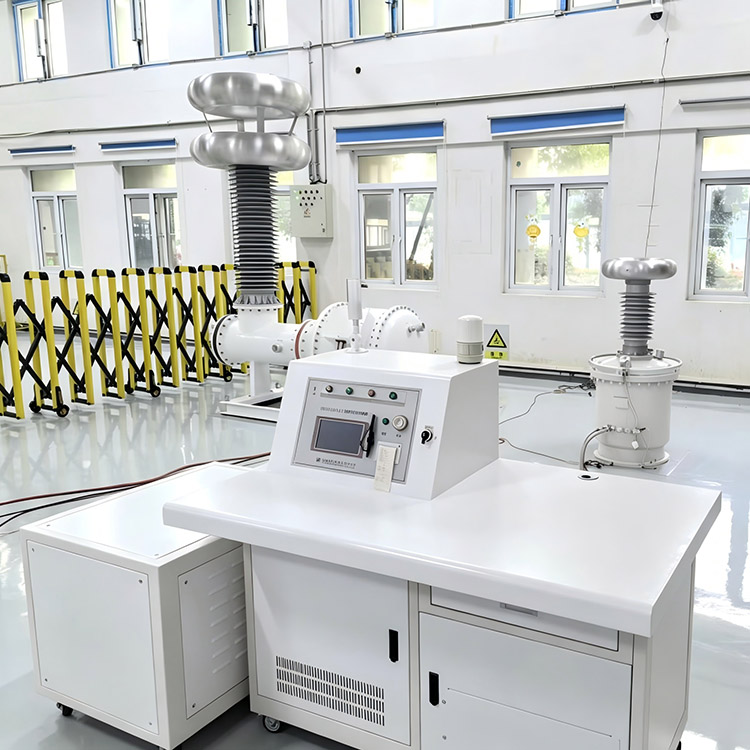

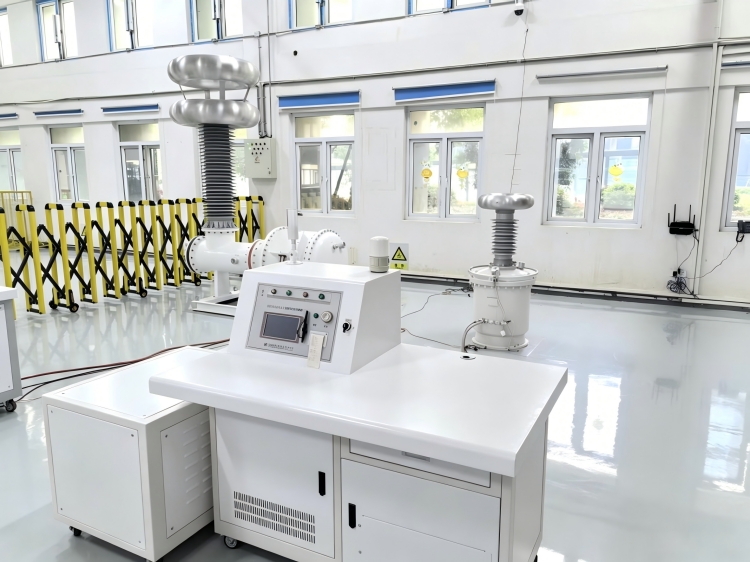

Zasnovan za visokonapetostne laboratorije in terensko testiranje, sistem zagotavlja stabilen sinusoidni izhod s popačenjem valov manj kot 5 %, nizkim hrupom delovanja in zanesljivo zaščito pred prenapetostjo in pretokovnimi pogoji. Prilagodljiva zasnova omogoča podobnim sistemom znotraj serije izdelkov, da dosežejo nazivne napetosti do 1200 kV za aplikacije testiranja ultra visoke napetosti.

Vodnik po izdelku

Kako sistem deluje

100kV AC Hipot Testni sistem brez delne razelektritve ustvari stabilen visokonapetostni izhod moči prek testnega transformatorja, izoliranega s SF6. Med preskušanjem sklopni kondenzator in merilno vezje nenehno spremljata aktivnost delne razelektritve, medtem ko samodejni nadzorni sistem upravlja procese naraščanja napetosti, zadrževanja in zmanjševanja.

Nizkonapetostni kompenzacijski reaktor deluje tako, da zmanjša potreben vhodni tok, kar prinaša boljšo energijsko učinkovitost in razbremeni priključeno napajanje. Celoten sistem je sposoben hkrati izvajati testiranje vzdržljive napetosti in merjenje delne razelektritve, tako da lahko uporabniki izvedejo temeljito oceno izolacijske učinkovitosti vseh vrst visokonapetostne opreme.

Lastnosti

1. Zasnova transformatorja, izoliranega s plinom SF6, brez oljne kontaminacije

2、Skupna raven delne razelektritve ≤5pC

3、Raven delne izpraznitve transformatorja ≤3pC

4、Nazivna izhodna napetost do 100kV

5、Kompenzacija jalove moči zmanjša izvorni tok do 60 %

6、Samodejni in ročni načini testiranja

7、Petstopenjske programabilne nastavitve napetosti in časa

8、Nastavljiva hitrost rampe napetosti od 0,5 kV/s do 2,5 kV/s

9、Samodejno preklapljanje kompenzacije in regulacija napetosti

10、Funkcije za shranjevanje in tiskanje zgodovinskih podatkov

11. Visoko natančno merjenje napetosti

12、Stabilen sinusni izhod s popačenjem ≤5 %

13、Tiho delovanje ≤65dB

14、Celovita prenapetostna in pretokovna zaščita

15、Primerno za delno praznjenje in testiranje vzdržljive napetosti AC

Polja uporabe

1、Energetska podjetja

Uporablja se za rutinsko testiranje izolacije in vrednotenje delne razelektritve transformatorjev, stikalnih naprav, GIS opreme, kablov in naprav v transformatorskih postajah.

2、Visokonapetostni laboratoriji

Primerno za tipsko testiranje, tovarniško sprejemljivo testiranje in raziskovalne projekte, ki zahtevajo izjemno nizko delovanje pri delni razelektritvi.

3、Proizvajalci transformatorjev

Uporablja se za nadzor kakovosti, preverjanje izolacije in končno tovarniško testiranje močnostnih in distribucijskih transformatorjev.

4、Univerze in raziskovalni inštituti

Podpira visokonapetostno inženirsko izobraževanje, raziskave izolacije in napredne projekte električnega testiranja.

5、Industrijska in rudarska podjetja

Zagotavlja testiranje preventivnega vzdrževanja in oceno stanja izolacije za kritično električno opremo.

Tipični testni elementi

1、Preskušanje vzdržljive napetosti AC transformatorja

2、GIS testiranje delne razelektritve

3、Preskušanje visokonapetostnih stikalnih naprav

4、Preskušanje izolacije napajalnega kabla

5、Preskušanje izolatorja in puše

6、Preskušanje tovarne električne opreme

7、Laboratorijske raziskave visoke napetosti

8、Programi preventivnega vzdrževanja

Prednosti Weshine

Weshine Electric se osredotoča na razvoj in proizvodnjo opreme za testiranje visoke napetosti ter sistemov za merjenje delne razelektritve. Naše preskusne enote za vzdržljivo napetost izmeničnega toka z izolacijo plina SF6 imajo izjemno nizek izhod delne razelektritve, pametno samodejno delovanje, kompenzacijsko tehnologijo za varčevanje z energijo in zanesljive varnostne zaščitne module. Vse rešitve podjetja Weshine, izdelane za izvajanje strogih testnih nalog v laboratorijih in delovnih okoljih na kraju samem, pomagajo strankam pri izvajanju natančnih preverjanj učinkovitosti izolacije, izpolnjevanju ustreznih industrijskih standardov in ohranjanju stabilnega dolgoročnega delovanja njihove visokonapetostne opreme.

Naš 100kV AC Hipot testni sistem brez delne razelektritve lahko popolnoma zadovolji vse vaše zahteve glede testiranja visokonapetostne izolacije in spremljanja delne razelektritve. Za rešitve po meri, podrobne tehnične podatke in konkurenčne ponudbe se lahko kadar koli obrnete na našo ekipo.
