Sistem za testiranje vzdržljive AC napetosti brez delne razelektritve

Z uporabo napredne tehnologije transformatorjev, izoliranih s plinom SF6, preskusni sistem AC vzdržljive napetosti brez delne razelektritve zagotavlja stabilen izhod 250 kV s skupno stopnjo delne razelektritve ≤5 pC. Z inteligentnim samodejnim krmiljenjem, kompenzacijo jalove moči, tihim delovanjem in celovitimi zaščitnimi funkcijami je idealen za elektroenergetska podjetja, industrijska podjetja, univerze, raziskovalne inštitute in visokonapetostne laboratorije.

Ker elektroenergetika nenehno dviguje standarde za pregledovanje izolacije in zaznavanje mikro delne razelektritve, je ta preskusna enota razvita tako, da ustreza zahtevam trga. Za razliko od običajnih testnih transformatorjev, napolnjenih z oljem, izolacija SF6 odpravlja nevarnost razlitja olja in onesnaženja, hkrati pa zmanjša celotno težo opreme za 20 % do 60 % za lažji transport in namestitev.

Vse te zanesljive zmogljivosti so podprte s strokovno močjo izdelave. Weshine® je sodobna visokotehnološka tovarna, specializirana za raziskave in razvoj, proizvodnjo, prodajo in servis naprav za avtomatizacijo elektroenergetskega sistema in testnih instrumentov. Izdelki se prodajajo po vsem svetu in so prejeli pozitivne povratne informacije številnih strank.

Učinkovitost

Sistem za testiranje vzdržljive AC napetosti brez delne razelektritve uporablja transformatorje, izolirane s plinom SF6, za vzdrževanje stabilnega izhoda 250 kV, ki omejuje delno razelektritev celotnega niza na ≤5 pC. Zaradi inteligentnega avtomatskega krmiljenja, kompenzacije jalove moči, nizkega hrupa in večplastne varnostne zaščite je praktična izbira za elektrarne, industrijske odjemalce, univerze in raziskovalne laboratorije.

Indeks delne razelektritve celotnega stroja doseže ≤5pC, vgrajeni transformator SF6 pa ustvari samo ≤3pC delne razelektritve pod nazivno napetostjo. Tako odlična izolacijska zmogljivost je idealna za preglede delne razelektritve, tovarniške sprejemne preglede, preverjanje izolacije in različne visokonapetostne raziskovalne naloge.

Struktura

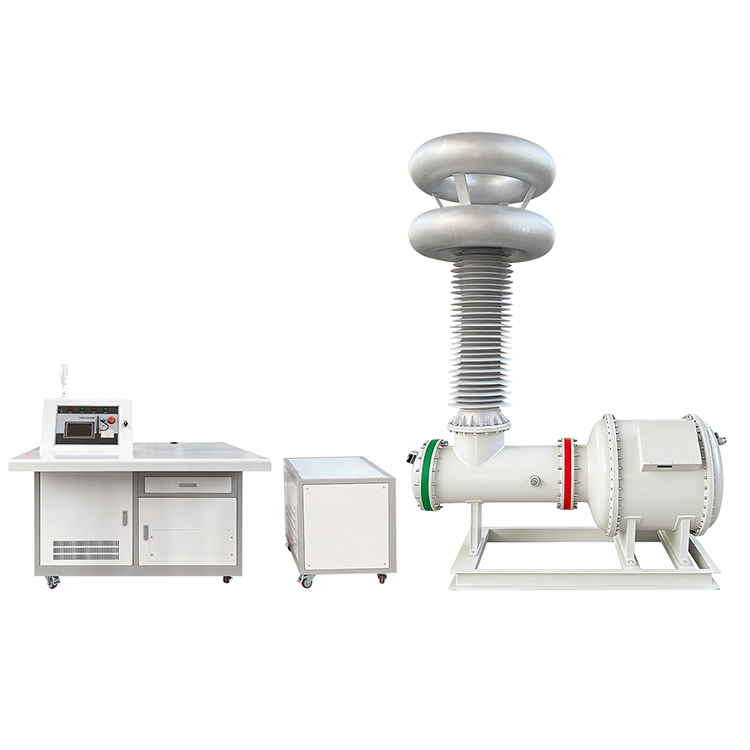

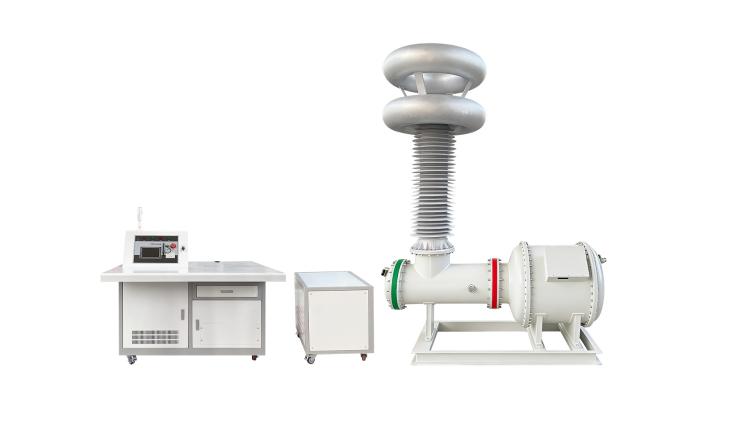

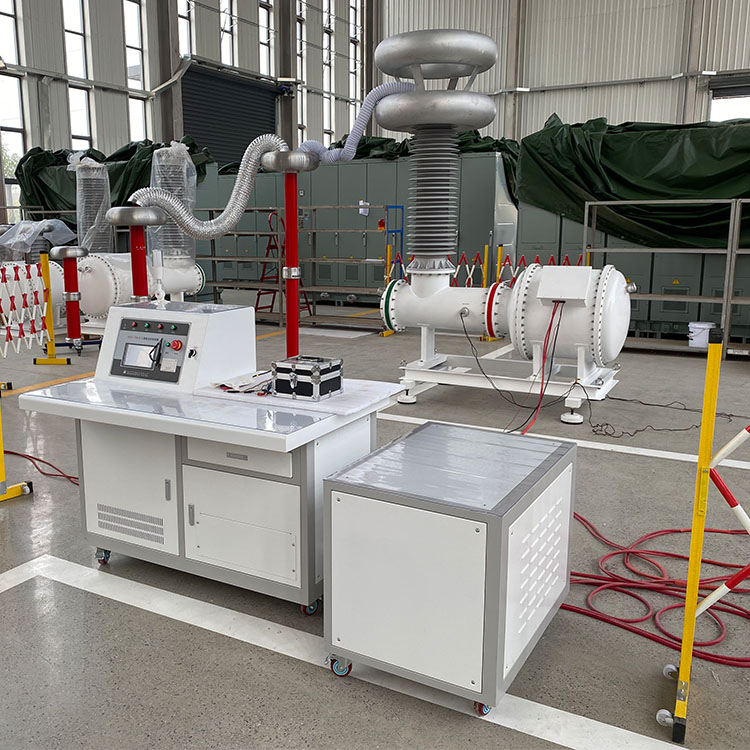

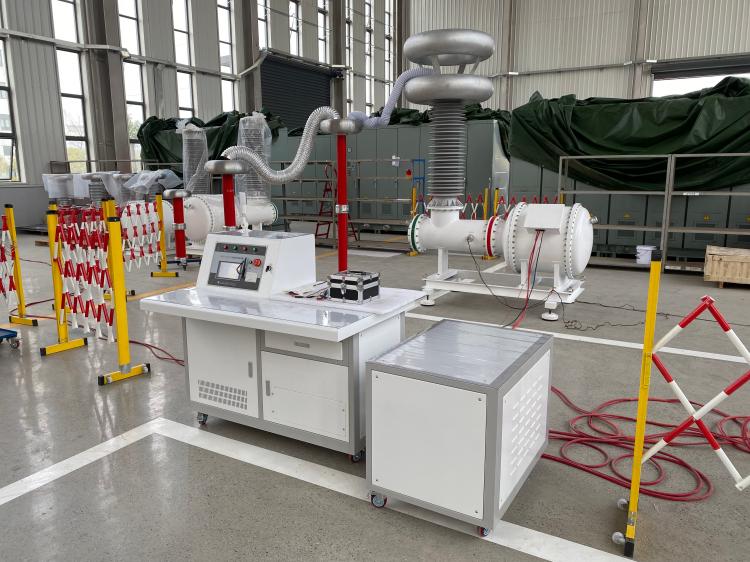

Celoten paket vključuje preskusni transformator z SF6 izolacijo, sklopitveni kondenzator, visokonapetostni reaktor za omejevanje toka, nizkonapetostni kompenzacijski reaktor, izolacijski transformator in popolnoma avtomatsko krmilno omarico. Tehnologija kompenzacije nizke napetosti zmanjša porabo vhodne energije za do 60 %, kar močno poveča učinkovitost testiranja in zmanjša zahteve glede napajanja.

Nadzor

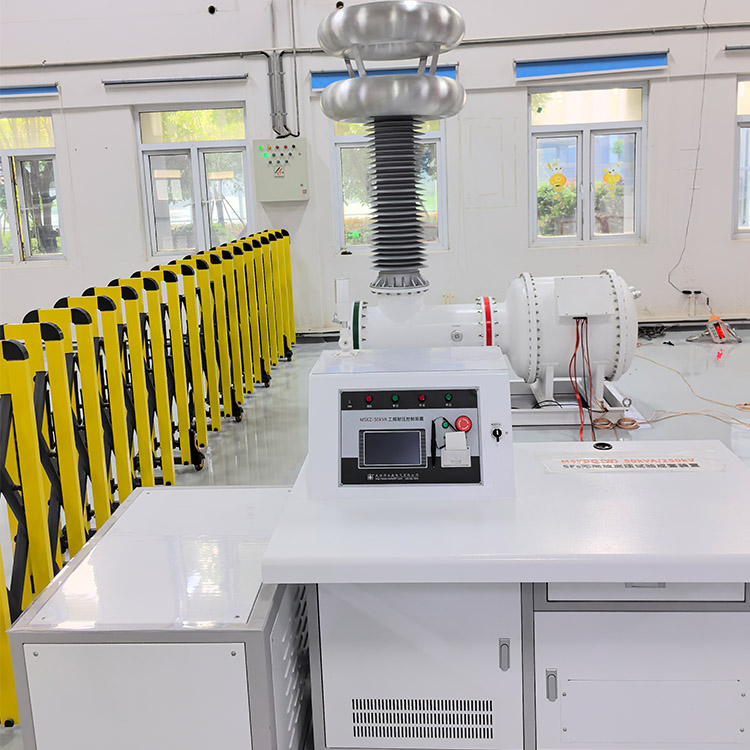

Sistem za testiranje vzdržljive izmenične napetosti brez delne razelektritve je opremljen s 7-palčno krmilno enoto z barvnim zaslonom na dotik, ki podpira samodejni in ročni način delovanja. Operaterji lahko nastavijo pet ločenih segmentov napetosti, prosto prilagodijo hitrost povečanja in čas zadrževanja. Samodejne funkcije pokrivajo dvig napetosti, kompenzacijski preklop, časovni razpored, razbremenitev tlaka po testiranju, shranjevanje podatkov, iskanje zapisov in tiskanje poročila o preskusu.

Varnost

Za zagotovitev stabilnega in varnega delovanja oprema oddaja gladko sinusno napetost s popačenjem valov pod 5 % in hrupom pri delovanju pod 65 dB. Prenapetostni in pretokovni zaščitni mehanizmi so v celoti opremljeni. Njegovo modularno ogrodje podpira poznejše nadgradnje, razširljivo za testiranje ultra visoke napetosti do 1200 kV.

Lastnosti

1、Tehnologija transformatorja, izoliranega s plinom SF6

2. Zasnova brez olja brez onesnaženja okolja

3、Raven delne izpraznitve celotnega sistema ≤5pC

4、Raven delne izpraznitve transformatorja ≤3pC

5、Nazivna izhodna napetost do 250kV

6、Nazivna zmogljivost 50kVA

7、Kompenzacija jalove moči zmanjša vhodni tok do 60 %

8、Samodejni in ročni načini testiranja

9、Petstopenjske programabilne nastavitve napetosti in časa

10、Nastavljiva hitrost rampe napetosti

11、Inteligentna regulacija napetosti in kompenzacijski preklop

12、Shranjevanje zgodovinskih podatkov in tiskanje poročil

13、Stabilen sinusni izhod s popačenjem ≤5 %

14、Nizka raven hrupa pri delovanju ≤65dB

15、Visokonapetostna prenapetostna zaščita

16、Prenapetostna zaščita repnega toka

17、Primerno za delno praznjenje in testiranje vzdržljive napetosti AC

Aplikacije

1、Preskušanje vzdržljive napetosti AC transformatorja

2、GIS testiranje delne razelektritve

3、Preskušanje izolacije stikalnih naprav

4、Preskušanje visokonapetostnega kabla

5、Testiranje puš

6、Preskušanje izolatorja

7、Factory Acceptance Testing (FAT)

8、Laboratorijsko testiranje visoke napetosti

9、Preskušanje tipa električne opreme

10、Programi preventivnega vzdrževanja

Prednosti Weshine

Weshine Electric je profesionalni proizvajalec opreme za testiranje visoke napetosti in sistemov za merjenje delne razelektritve. Naši sistemi za testiranje zdržljive AC napetosti brez delne razelektritve serije VS-W združujejo napredno tehnologijo izolacije SF6, izjemno nizko zmogljivost delne razelektritve, inteligentno avtomatizacijo in zanesljivo varnostno zaščito. Rešitve Weshine, zasnovane za zahtevne laboratorijske in terenske aplikacije, strankam pomagajo izboljšati natančnost testiranja, zagotoviti skladnost s predpisi in izboljšati dolgoročno zanesljivost opreme.
