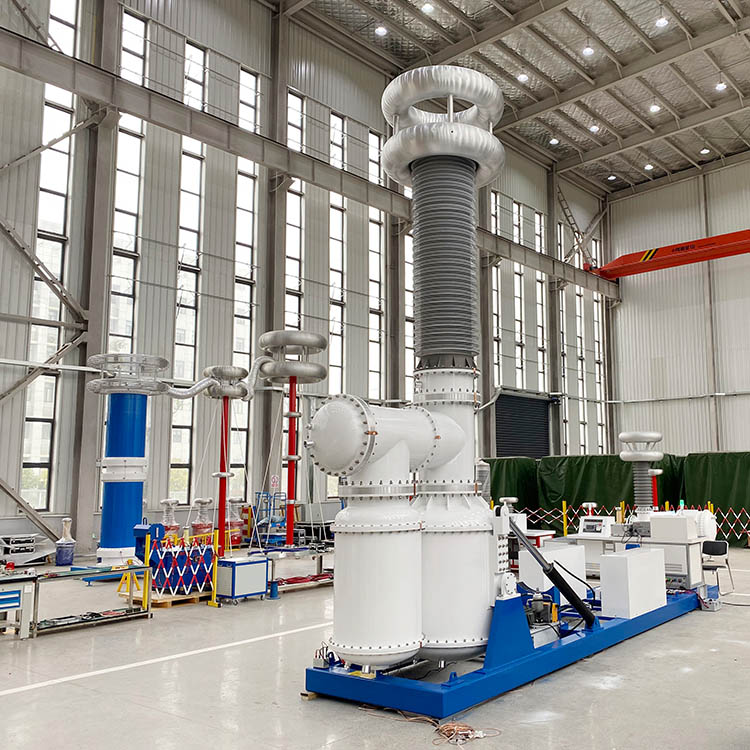

Sistem za testiranje vzdržljive napetosti AC brez PD

Ta preskusni sistem AC vzdržljive napetosti brez PD ustreza strogim standardom za pregled izolacije in testiranje delne razelektritve za vse vrste sodobnih visokonapetostnih naprav. Opremljen z vrhunskimi transformatorji, izoliranimi s plinom SF6, odpravlja tveganje onesnaženja tradicionalnih testnih transformatorjev, napolnjenih z oljem, hkrati pa ohranja stabilno izolacijo in dolgo življenjsko dobo. Številni proizvajalci električne opreme pošiljajo povpraševanja o nakupu, da bi pridobili to celotno preskusno napravo za nadzor kakovosti množične proizvodnje.

Testni sistem AC vzdržljive napetosti brez PD, zgrajen okoli komponent jedra z izoliranim SF6, oddaja stabilno napetost 250 kV in omejuje delno praznjenje znotraj 5 pC. Odlikuje ga samodejni inteligentni nadzor, večstopenjska kompenzacija jalove moči, tiho delovanje in popolne varnostne zapore, ki privabljajo neprekinjena množična naročila s strani energetskih podjetij, industrijskih tovarn, univerz in profesionalnih visokonapetostnih laboratorijev.

Integrirana popolna testna platforma

Podpira testiranje transformatorjev, GIS stikalnih naprav, napajalnih kablov, puš, izolatorjev in reaktorjev. Celotna enota združuje visokonapetostni transformator, sklopitveni kondenzator, napetostni delilnik, reaktor za omejevanje toka in inteligentno krmilno konzolo v postajo vse v enem, kar pomaga ekipam za nabavo prihraniti stroške nakupa ločene opreme.

Ko deluje pod nazivno napetostjo, ta preskusni sistem AC vzdržljive napetosti brez PD ohranja delno razelektritev ≤5 pC, pri čemer v celoti izpolnjuje tovarniške sprejemljive preskuse, tipsko potrdilo, rutinske preglede izolacije in laboratorijske raziskave, ki zahtevajo ultra nizke ravni PD. Njegovo popačenje valovne oblike je nadzorovano pod 2 %, kar ustvarja stabilne, ponovljive testne podatke, skladne z mednarodnimi industrijskimi standardi.

Učinkovita kompenzacija jalove moči

Vgrajeni nizkonapetostni kompenzacijski reaktor zmanjša skupno porabo energije in poveča učinkovitost delovanja. Večnivojska natančna nastavitev jalove moči zagotavlja enakomerno izhodno napetost pri težkih kompleksnih testnih obremenitvah, kar je ključni poudarek, ki žene dolgoročne kooperativne kupce k oddaji ponavljajočih se množičnih naročil.

Zanesljiv inteligentni nadzor in večplastna varnostna zaščita

Nadzorna konzola omogoča nemoteno regulacijo napetosti in spremljanje podatkov v realnem času, kar tehnikom omogoča učinkovito dokončanje preskusov vzdržljive napetosti s popolno varnostjo. Zasnove z več zaščitami, vključno z izklopom prenapetosti, omejevanjem toka in preprečevanjem praznjenja, močno zmanjšujejo nevarnosti med visokonapetostnimi poskusi.

Z opcijsko visoko izhodno specifikacijo 500 kV in vrhunsko zmogljivostjo zatiranja delne razelektritve sistem za testiranje vzdržljive napetosti AC brez PD ostaja najboljša izbira za elektrarne, proizvajalce električne opreme in laboratorije, ki izvajajo oceno izolacije in preverjanje visokonapetostne opreme.

Načelo delovanja

Sistem za testiranje vzdržljive izmenične napetosti brez PD temelji na transformatorju, izoliranem s SF6, za zagotavljanje enakomerne visokonapetostne izmenične napetosti 50 Hz za pregled. Vgrajen sklopitveni kondenzator zajema signale delne razelektritve v realnem času, medtem ko delilnik napetosti sledi izhodni napetosti skozi celoten preskusni cikel. Ustrezni kompenzacijski reaktorji samodejno prilagodijo povpraševanje po jalovi moči, zmanjšajo vhodno moč in povečajo splošno učinkovitost delovanja.

Ta enota, opremljena z reaktorji za omejevanje toka in moduli popolne varnostne zapore, ščiti testne vzorce in gostiteljsko napravo pred nenadno prenapetostjo in nevarnostjo preplaha, kar zagotavlja stabilne in varne rezultate testiranja, ki pridobijo priznanje nabavnih inženirjev.

Scenariji ciljne uporabe

Operaterji električne energije v omrežju

Idealno za vzdrževanje opreme transformatorskih postaj, zagon projektov in diagnozo izolacije na transformatorjih, GIS omaricah in visokonapetostnih stikalnih napravah. Številni kupci elektrarn oddajo zahtevke za množična naročila za ta sistem, da standardizirajo redno inšpekcijsko delo.

Tovarne za proizvodnjo transformatorjev

Popoln za vsakodnevne naključne preglede proizvodnje, tovarniško sprejemno testiranje in uradno certificiranje tipa energetskih in distribucijskih transformatorjev. Ekipe za nabavo v proizvodnji pogosto rezervirajo zaloge tega testerja, da skrajšajo cikle inšpekcijskih pregledov proizvodnje.

Profesionalni visokonapetostni laboratoriji

Njegova izjemno nizka zmogljivost pri delni razelektritvi izpolnjuje stroge standarde za certificiranje izdelkov in testiranje novih izdelkov R&D, kar privablja kupce laboratorijev, da naročajo dolgoročno dobavo.

Univerze in raziskovalne ustanove

Primerno za raziskave dielektričnih materialov, analizo učinkovitosti izolacije in visokonapetostne velike učne poskuse. Kupci raziskovalnih projektov pogosto zahtevajo prilagojene konfiguracije pred uradnim naročilom.

Industrijski uporabniki v tovarni in rudarstvu

Uporablja se za občasne preventivne preglede in oceno stanja izolacije osrednjih energetskih objektov na kraju samem, kar pomaga oddelkom za nabavo v podjetjih zmanjšati stroške zunanjega izvajanja testiranja tretjih oseb.

Obseg uporabe

1. Testiranje izolacije močnostnega transformatorja

2. GIS pregled delne razelektritve

3. Preskušanje vzdržljivosti izmenične napetosti

4. Rutinsko odkrivanje visokonapetostnih stikalnih naprav

5. Preskus delovanja puše

6. Preskus vzdržljivosti napajalnega kabla

7. Pregled kakovosti trdnega izolatorja

8. Tovarniški sprejemni test na kraju samem (FAT)

9. Podpora za testiranje vrste izdelka in certificiranje

10. Visokonapetostno laboratorijsko raziskovalno delo

Weshine Core Strengths

Weshine Electric je specializirano za razvoj in proizvodnjo visokonapetostnih testnih instrumentov in opreme za merjenje delne razelektritve. Naši sistemi za testiranje vzdržljive napetosti izmenične napetosti brez PD uporabljajo zrelo tehnologijo izolacije SF6, indikatorje z izjemno nizko delno razelektritvijo, natančno vzorčenje napetosti in celovito varnostno zaščito. Naša oprema, prilagojena upravljavcem električnih omrežij, proizvajalcem električne opreme, laboratorijem tretjih oseb in raziskovalnim ustanovam, zagotavlja natančno, varno in učinkovito preskušanje sodobnih visokonapetostnih električnih naprav. Kupci globalnih projektov lahko pred podpisom uradnih okvirnih pogodb o javnih naročilih organizirajo testiranje vzorcev.

pogosta vprašanja

V1: Katere so ključne tehnične specifikacije?

Nazivna moč: 250kVA. Nazivna izhodna napetost: do 500kV. Stopnja delne izpraznitve: ≤5pC. Popačenje valovne oblike: ≤2 %. Hrup sistema: ≤50dB. Neprekinjeno delovanje: 30 minut. Prenapetostna zmogljivost: 110 % za 1 minuto.

V2: Zakaj izolacija SF6 namesto izolacije z oljem?

Plin SF6 odpravlja stranske produkte karbonizacije olja, ki ustvarjajo lažne signale PD, zagotavlja stabilno dielektrično zmogljivost, ničelno tveganje onesnaženja in vzdržuje raven PD v ozadju ≤5 pC za natančno FAT na transformatorjih in GIS.

V3: Katere aplikacije podpira ta sistem?

Preizkušanje izolacije transformatorja, GIS stikalna kontrola PD, preskusi vzdržljivosti napajalnih kablov, ocena delovanja puše/izolatorja, FAT, certificiranje tipa in visokonapetostne laboratorijske raziskave.

V4: Kako deluje kompenzacija jalove moči?

Vgrajeni nizkonapetostni kompenzacijski reaktor (200 kvar, motorizirano preklapljanje z več pipami) natančno prilagaja jalovo moč v korakih. To ohranja enakomerno napetost pri velikih preskusnih obremenitvah in izboljša splošno učinkovitost delovanja.

V5: Katere varnostne zaščitne funkcije so vključene?

Večplastna zaščita, vključno z izklopom prenapetosti, omejevanjem toka, preprečevanjem praznjenja in moduli popolne varnostne zapore z reaktorjem za omejevanje toka za zaščito pred nevarnostmi nenadnega preplaha.

V6: Komu je namenjen ta sistem?

Upravljavci električnih omrežij, tovarne za proizvodnjo transformatorjev, profesionalni visokonapetostni laboratoriji, univerze/raziskovalne ustanove in uporabniki industrijskih tovarn/rudnikov za rutinsko in tipsko testiranje.

Vodnik za nakup

Delite svoje visokonapetostne testne parametre z našo prodajno ekipo, da pridobite prilagojene ponudbe in popolne tehnične datoteke za vaš načrt nabave.
