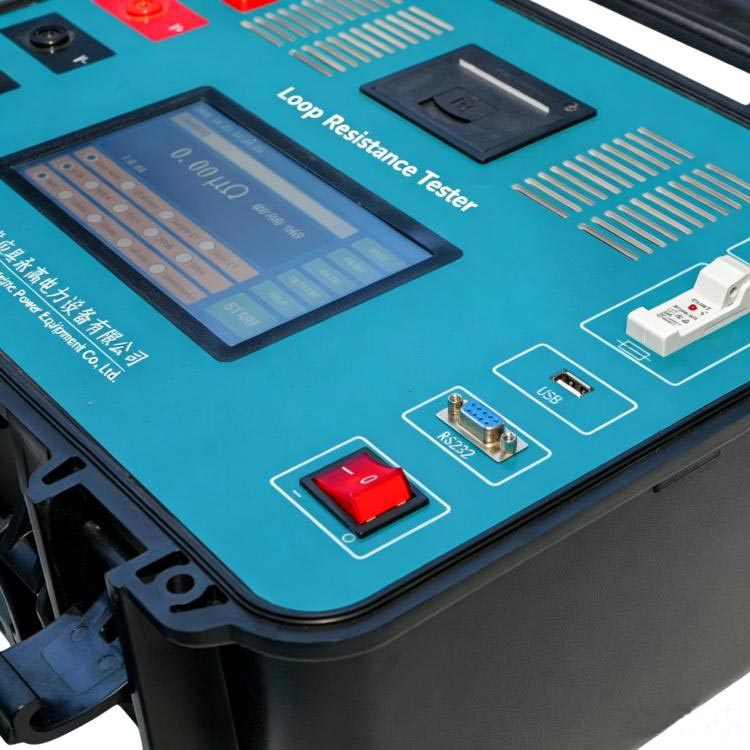

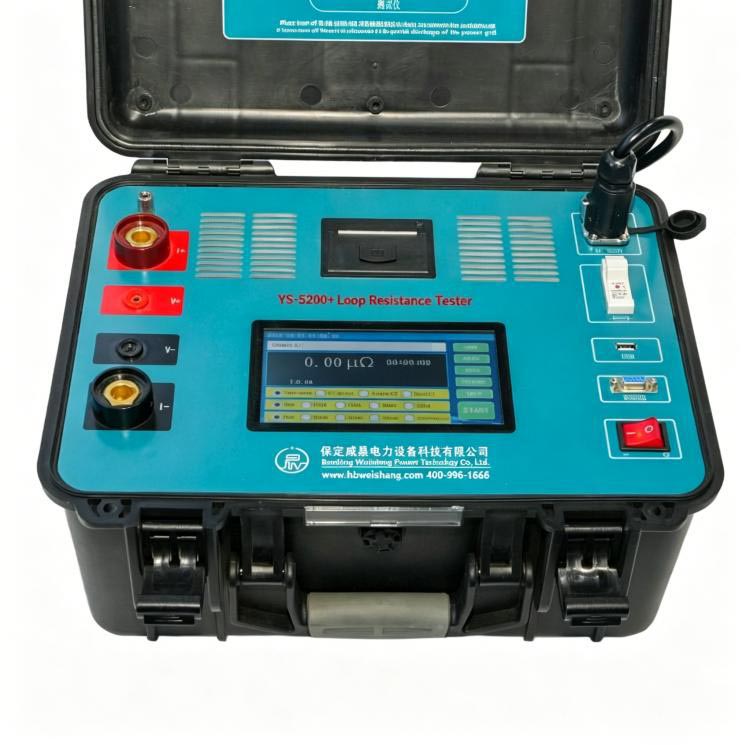

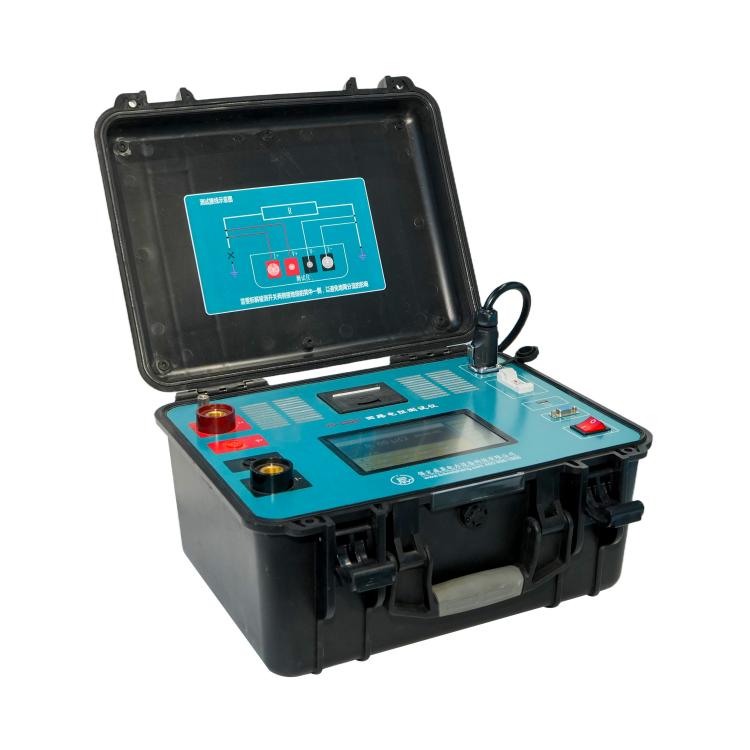

Namizni 300A inteligentni tester upornosti tokokroga

Vzdržljiv namizni inteligentni preizkuševalnik upornosti tokokroga 300A, ki ga ponuja Weshine, profesionalni proizvajalec in dobavitelj na Kitajskem, zagotavlja natančne odčitke mikroohmov na odklopnikih, odklopnikih, ozemljitvenih stikalih in spojih zbiralk, tudi ko tokovi tečejo skozi enojne zanke ali več vzporednih vej.

To enoto smo izdelali v skladu s standardi DL/T845.4-2019 in IEC za testiranje štirih žic, kar popolnoma ustreza zahtevam industrije za zaznavanje visokotokovne upornosti.

Znotraj stroja se nahaja visoko zmogljiv vir konstantnega toka, ki je povezan z večkanalno strojno opremo za zaznavanje toka. Ta struktura ohranja stabilen izhodni tok in natančno vzorčenje napetosti, tudi ko delate skupaj z zapletenimi vzporednimi ozemljitvenimi mrežami, kar je ključni razlog, da inženirski izvajalci ponavljajo množična naročila za ta model.

Osnovna načela merjenja

Desktop 300A Intelligent Circuit Resistance Tester temelji na dveh osnovnih funkcionalnih modulih:

1. Nastavljiv izhod visokega konstantnega toka: 50A–300A

2. Brezžični enosmerni senzor objemke: 0~±600A zajem toka

Izračuna dejansko kontaktno upornost na podlagi Ohmovega zakona: R = V / I₀

V = zaznan padec napetosti na kontaktnih točkah

I₀ = dejanski tok, ki teče skozi testirano vejo

Inteligentni načini testiranja (temeljna inovacija)

weshine electric vključuje štiri napredne načine testiranja za podporo različnim pogojem na terenu:

1. Tradicionalni način upora vezja

Uporabniki morajo odklopiti eno stran ozemljitvenega omrežja, da zaobidejo motnje ranžirnega toka. Tester napaja do 300 A enosmernega toka in bere podatke o padcu napetosti. Ta način dosega najvišjo natančnost in dobro deluje na mestih načrtovanega vzdrževanja.

2. Način neposrednega merjenja s sponkami

Ozemljitvenih povezav ni treba razstaviti. Brezžična sponka v realnem času spremlja tok veje I₀, nato pa stroj samodejno izračuna upor z R=V/I₀. Poudarki: brez razstavljanja, hitrejše testiranje na terenu, varnejše za vzdrževanje v živih prostorih.

3. Enostranski način preklopa

Primerno za vzporedne postavitve ozemljitve, kot so ozemljitev omar in porazdeljena ozemljitvena omrežja. Objemka meri tok ranžirne veje I₂, naprava pa pred izračunom upora izračuna efektivni preskusni tok z I₀=I₁−I₂. Odpravlja napake točnosti, ki jih povzročajo delni vzporedni tokovi.

4. Dual-Side Shunt Mode

Za velika ozemljitvena omrežja z dvosmernimi razdeljenimi tokovi v razdelilnih postajah. Dve objemki zbirata vejne tokove I21 in I22, sistem izračuna I₀=I₁−I21−I22, da dobi resnične podatke o uporu za omrežja z več vejami.

Zasnova varnostnega in sponskega sistema

Usklajene brezžične sponke lahko samodejno prepoznajo smer enosmernega toka.

Ključne specifikacije objemke:

1、DC testno območje: 0 do ±600A

2、Za natančne podatke mora biti poravnana s pravilno smerjo toka

3、Vgrajena funkcija umerjanja za izravnavo odstopanja meritev

Opomniki za varnost delovanja:

1、Sponke ne uporabljajte zunaj njenega merilnega območja, da preprečite poškodbe strojne opreme

2、Namestite spone, ki sledijo oznakam trenutne smeri, da stabilizirate odčitke

3、Redno izvajajte umerjanje, da zmanjšate napake v podatkih

Navodila za uporabo po korakih

Ta namizni tester sledi standardnim potekom testiranja na terenu za scenarije visokega toka.

1. korak: Priprava sistema

Prepričajte se, da je oprema popolnoma izklopljena, da je nastavitev ozemljitve končana in da so baterije sponke popolnoma napolnjene. Stranke, ki se ukvarjajo z naročili v razsutem stanju, lahko skupaj s pošiljko prejmejo celoten priročnik o delovanju.

2. korak: Konfiguracija ožičenja

I+ in I- se povežeta na dva konca preskusnega vezja; V+ in V- pritrdite na notranje točke vzorčenja napetosti. Napetostne sonde vedno postavite v tokovno zanko, da izključite motnje upora žice.

3. korak: Izbira načina

Izberite en preskusni način: tradicionalni način razstavljanja, neposredni način s sponkami, način z enim shuntom ali način z dvojnim shuntom. Nato nastavite izhodni tok (50 A–300 A) in trajanje testa (hitro / 10 s / 30 s / 60 s / neprekinjeno).

4. korak: Postopek merjenja

Stroj samodejno izvaja povečanje toka, nadzor stabilnosti, zajemanje toka v realnem času, vzorčenje napetosti, izračun upora in temperaturno kompenzacijo brez ročne nastavitve.

5. korak: Prikaz rezultata

Zaslon prikazuje skupni tok I₁, tokove vejnih klešč (I₂ / I21 / I22), vrednost upora v mikroohmih, preskusni čas in stanje stabilnosti.

6. korak: Upravljanje podatkov

Operaterji lahko shranijo testne dnevnike v lokalni pomnilnik, izvozijo zapise prek pogonov USB FAT32, natisnejo poročila z izbirnimi tiskalniškimi moduli in kadar koli pogledajo zgodovinske testne podatke.

Scenariji uporabe

Ta namizni inteligentni preizkuševalnik upornosti vezja 300A se ukvarja z nalogami zaznavanja upornosti v zapletenih pogojih ozemljitve in močnih elektromagnetnih motenj, kar so široko sprejeli kupci iz teh sektorjev:

1、Velike transformatorske postaje

2、elektrarne

3、Industrijski stikalni sistemi

4、Visokonapetostne naprave za prenos

5、Ozemljitvena omrežja

Sistem deluje zanesljivo pod:

1、Močne elektromagnetne motnje

2、Vzporedna porazdelitev toka

3、、Omejen dostop do prekinitve povezave

4、Neprekinjeno vzdrževanje

Tipične uporabe testiranja

1、Preskus kontaktnega upora za visokonapetostne odklopnike

2、Pregled napak ozemljitvenih mrež transformatorskih postaj

3、Odkrivanje upora povezovalnih spojev zbiralk

4、Rutinsko vzdrževanje stikalnih omaric GIS/AIS

5、Tovarniški pregled kakovosti električne opreme elektrarne

6、analiza zemeljskega sistema za prenosna omrežja

7、Odpravljanje težav industrijskih sistemov za distribucijo električne energije

Prednosti Weshine

Izdelali smo namizni preizkuševalnik upornosti inteligentnega tokokroga 300A z večnačinsko merilno arhitekturo za reševanje zapletenih težav vzporednega toka in zapletene ozemljitve v sodobnih energetskih sistemih. Preizkušanje brez razstavljanja brezžične objemke skrajša čas izpadov vzdrževanja in močno izboljša varnost na lokaciji, zaradi česar številni dobavitelji električnih storitev z nami podpišejo dolgoročne dobavne pogodbe.

Večkanalni algoritmi za izračun toka v realnem času zagotavljajo natančne vrednosti upora tudi v okoljih z vzporedno ozemljitvijo. 300 A velik izhodni tok hitro razgradi oksidne plasti na starih kontaktnih površinah, kar zagotavlja bolj zanesljive rezultate testiranja za obrabljene prevodne spoje. Vgrajeni inteligentni termični nadzor ohranja enoto stabilno pri dolgotrajnih visokotokovnih delovnih obremenitvah.

Prednosti uporabniku prijaznega industrijskega oblikovanja za kupce:

1、Inteligentno delovanje v več načinih

2、Vizualiziran prikaz trenutnih podatkov v realnem času

3、Celoten nabor samodejnih varnostnih zaščitnih funkcij

4、Shranjevanje in izvoz strukturiranih podatkov

Takoj stopite v stik z našo prodajno ekipo, da dobite prilagojene ponudbe in popolne datoteke s tehničnimi parametri za naročilo vašega projekta.
