Opis izdelka

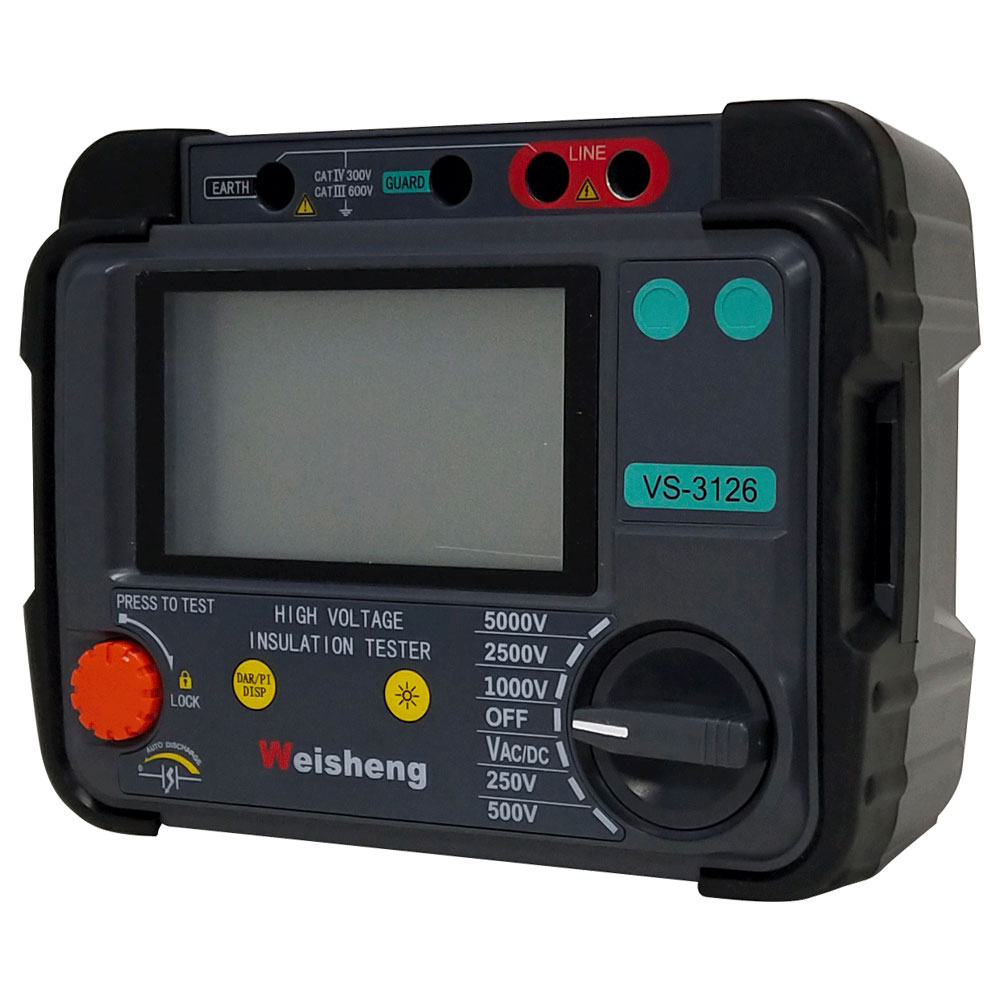

Weshine® VS-3126 deluje na baterijeDigitalni tester izolacijez digitalnim in analognim prikazovalnikom oblokov, zasnovan za testiranje visokonapetostne izolacijske upornosti pri vzdrževanju in servisiranju kablov, rotacijskih naprav, transformatorjev, stikalnih naprav in industrijskih aplikacij.

Preskusi izolacije enosmernega toka se izvajajo pri 250 V, 500 V, 1000 V, 2500 V, 5000 V. Območje merjenja izolacijske upornosti je od 100 k Ω do 1000 G Ω. Zagotovljena je samodejna razelektritev za preskušana kapacitivna vezja in prikazana padajoča napetost.

Zaščitni terminal se lahko uporablja za zmanjšanje učinkov površinskega puščanja in s tem napačnih meritev pri izvajanju preskusov izolacijske upornosti.

Za kapacitivne preskusne predmete se bo instrument samodejno izpraznil skozi notranji upor in pokazal napetost na sponkah v območju od 30 V do 600 V z višjimi napetostmi, označenimi z "Hi". Ta funkcija bo dala indikacijo padajoče napetosti po testiranju reaktivnih bremen. Ko indikator napetosti izgine, lahko uporabnik varno odklopi testne kable.

Weshine® VS-3126Digitalni tester izolacijenapaja osem 1,5 V IEC LR6 (AA) celic. Varnostne funkcije zasnove vključujejo opozorilni indikator visoke napetosti, zunanji prikaz napetosti po IR preizkusu, samodejno praznjenje reaktivnih bremen in testne kable

UPORABA

Električni izolacijski materiali se s časom pokvarijo, kar vodi do okvar in dragih računov za popravila. Preizkuševalci izolacijskega upora uporabljajo regulirano enosmerno napetost preko izolacije in merijo tok skozi njo z uporabo Ohmovega zakona za izračun izolacijske upornosti. Tok teče, ker noben izolacijski material ni popoln.

Uporaba testerja IR vključuje:

■ Test in kvalifikacija izdelka

■ Montaža opreme

■ Redno vzdrževanje

■ Rešitve težav

Preskušanje izolacije z visokonapetostnim enosmernim tokom vpliva na polarizacijo izolacije, tako da bo zaporedno testiranje brez popolne izpraznitve preskušane enote dalo različne rezultate.

Paziti je treba, da vedno uporabite isti postopek in tehniko povezovanja in testiranja izolatorja, da lahko spremljate rezultate. Pomembno je zabeležiti temperaturo izolacije in vrednosti IR

LASTNOSTI IN PREDNOSTI

■ Kompakten, robusten tester izolacijske upornosti

■ Enostavno upravljanje in izbira napetostnega območja

■ AC in DC voltmeter (30 V - 600 V)

■ Uporabnik nastavljiv IR testni časovnik (privzeto 1 min), (maks. 19 m 50 s)

■ Mehka torbica za prenašanje instrumentov in kablov

■ Hitri začetek in celoten uporabniški priročnik

■ Zaklepanje HV izoliranih vtičev za dodatno varnost

■ Zasloni na terminalih preprečujejo nenamerni vdor umazanije in drugih predmetov

SPECIFIKACIJE

Razpon izolacije	0,1 MΩ do 2 TΩ
Nazivne preskusne napetosti	250 V, 500 V, 1000 V, 2500 V, 5000 V
Natančnost priključne napetosti
	<1000 V 0...+10 % nominalne vrednosti preskusna napetost
	≥1000 V 0...+5 % nazivne preskusna napetost
Natančnost izolacije	±5 % ±3 števke
Tok kratkega stika	5 in ± 0,5 x
Natančnost voltmetra	±2%rdg±3dgt
Napajanje	8 x LR6/AA baterije
Delovno temperaturno območje in vlažnost
	-20°C do +45°C
Vlažnost	80 % RH
Temperaturno območje shranjevanja in vlažnost
	-20 °C do +60 °C
Varnostna zaščita	Izolacija Cat III 600 V
Opomba	Servisna napaka z navedenimi okoljskimi omejitvami je dvakratna intrinzična napaka
EMC	Skladno z IEC 61326-1:2013
Dimenzije	177 mm x 226 mm x 100 mm
Teža	1,9 kg (vključno z baterijo)

VS-3126

VS-3126Digitalni tester izolacijeje bil zasnovan za uporabo v električnih in industrijskih preskusih, kjer obratovalne napetosti presegajo 1000 V in so potrebne višje preskusne napetosti izolacije.

Za razliko od VS-3126, VS-3126 ponuja fiksno območje napetosti 50 V, 100 V, 250 V, 500 V, 1000 V in 2500 V.

Oprema z delovno napetostjo nad 1 kV zahteva sorazmerno višje preskusne napetosti. Da bi bil popolnoma v skladu z najsodobnejšimi zahtevami testiranja, Weshine ponuja družino visokokakovostnih izdelkovDigitalni tester izolacijes pri napetostih nad 1 kV. Naše enote 5/10/15 kV v središču visokonapetostnega testiranja omogočajo najvišjo raven testiranja kakovosti skupaj z vrhunsko varnostjo, priročnostjo in prenosljivostjo.

Za popolno zmogljivost testiranja izolacije vse visoko kapitalske opreme gre Weshine še korak dlje! Univerzalni preskusni standard za rotacijsko opremo, IEEE 43-2000, je povečal priporočilo za preskusno napetost na 10 kV za opremo z nazivno vrednostjo 12 kV in več. Popolno skladnost s tem standardom je mogoče doseči s samo enim testerjem, našim modelom 10 kV.

VS-3127

VS-3127Digitalni tester izolacijeponuja možnost izvajanja natančnih meritev izolacijske upornosti do 15 kV preskusne napetosti z največjo upornostjo 30 TΩ. Natančnost merjenja upora je ± 5 % od 1 MΩ do 3 TΩ!

Za komunalna in storitvena podjetja je VS-3127 vsestranski tester s svojo prilagodljivostjo in sposobnostjo preverjanja prihodnosti. Weshine VS-3127 je zasnovan za delo kjer koli delate.

Izhodna nazivna napetost doseže največ 7 prestav (250V，500V，1KV，2,5KV，5KV，10KV，15KV).

Največji tok kratkega stika 7mA

Preskus izolacijske upornosti (IR), test polarizacijskega indeksa (PI), test dielektričnega absorpcijskega razmerja (DAR). Način testiranja ramp (RAMP), način testiranja filtriranega upora (FR). *Preizkus kapacitivnosti (Cap.).

Funkcija nadzora napetosti, samodejno spremlja živo napetost izmerjene

ZAKAJ TESTIRATI PRI 15 KV?

5 kV do 15 kV bo potrojil preskusni tok - to lahko prepreči negativni preskusni tok v prisotnosti visokega šuma.

15 kV je določeno za sredstva od 35.000 V do 69.000 V na podlagi NETA ATS 2007.

Motorje nad 34.500 V je treba testirati pri 15 kV na podlagi NETA ATS 2007.

SPECIFIKACIJE

Razpon izolacije	0,1 MΩ do 30 TΩ
Nazivne preskusne napetosti	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Natančnost priključne napetosti
	（5 %～10 %）±10V
Natančnost izolacije	1 MΩ do 3 TΩ, ±5 % ±3 števke
	>3 TΩ, ±20 % ±3 števke
Tok kratkega stika	≥7 na ± 0,5 za
Preizkusni način rampe	±2%rdg±3dgt
Napajanje	Povečajte prednastavljeno napetost s testiranjem z 10-odstotno stopnjo prednastavljene napetosti
Delovno temperaturno območje in vlažnost
	-20°C do +50°C
Vlažnost	80 % RH
Temperaturno območje shranjevanja in vlažnost
	-25 °C do +65 °C
Test napetosti	AC/DC: 0V ~ 1000 V, Natančnost: ±5%rdg±3V
Preskus kapacitivnosti	10nF～25uF, Natančnost: ±10%rdg±10nF
Trenutni test	0,01nA～7mA, Natančnost: ±5%rdg±0,5nA
Varnostna zaščita	Izolacija Cat III 600 V
Opomba	Servisna napaka z navedenimi okoljskimi omejitvami je dvakratna intrinzična napaka
EMC	Skladno z IEC 61326-1:2013
Dimenzije	280 mm x 260 mm x 160 mm
Teža	4,9 kg (vključno z baterijo)

Izbire

Weshine ima 8 let izkušenj posebej za celotno ponudbo električne opreme. Trenutno je Weshine izumil različneDigitalni tester izolacijeza vsak korak, kot je prikazano kot obrazec:

INFORMACIJE ZA NAROČANJE ZADigitalni tester izolacijeS
mačka št.	Največja preizkusna napetost	Največji preizkusni obseg	IR/PI/DAR	KLANČINA	FR	kapa
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 DO	√
VS-3125	5,0 kV	10 DO	√	√	√
VS-3125A	5,0 kV	10 DO	√	√	√	√
VS-3126	10,0 kV	20 DO	√	√	√
VS-3126A	10,0 kV	20 DO	√	√	√	√
VS-3127	15,0 kV	30 DO	√	√	√	√

Na podlagi težav z dobavno verigo: Za trenutne cene in dobavne roke se obrnite na svojega želenega pooblaščenega distributerja Weshine.

Certifikati kakovosti

Vedno verjamemo, da je ves uspeh našega podjetja neposredno povezan s kakovostjo izdelkov, ki jih nudimo.Digitalni tester izolacijeizpolnjujejo najvišje zahteve glede kakovosti, določene v smernicah ISO9001, ISO14000:14001 in naš strog sistem nadzora kakovosti.
