Opis izdelka

Kupite kakovostno opremo za preizkuševanje trifazne zaščite relejev Weishine, profesionalnega proizvajalca na Kitajskem, ki je zasnovana za pregledovanje zaščitnih relejev, mikroprocesorskih zaščitnih enot, sekundarnih vezij, opreme za avtomatizacijo in celotnih sistemov za zaščito električnega omrežja. Releji se morajo natančno odzvati ob napakah na liniji, nenormalni napetosti, prekomernem toku, dejanjih ponovnega vklopa, sprožilcih diferencialne zaščite in premikih krmilnega vezja, zato je redno testiranje bistveno za varno, usklajeno delovanje elektroenergetskega sistema.

Kaj je tester za zaščito trifaznega releja?

Tester za zaščito trifaznih relejev je profesionalna naprava za testiranje, zasnovana za preverjanje delovanja in značilnosti delovanja zaščitnih relejev, mikroprocesorskih zaščitnih enot, sekundarnih vezij, opreme za avtomatizacijo in zaščitnih shem elektroenergetskega sistema.

Tester generira nadzorovane sekundarne signale, napetost, frekvenco, fazni kot, harmonične, enosmerne in preklopne signale za simulacijo normalnih in nenormalnih pogojev v elektroenergetskem sistemu. Z uporabo teh simuliranih signalov na testiranih zaščitnih napravah lahko inženirji preverijo nastavitve releja, vrednosti vklopa, čas delovanja, logiko izklopa in odziv kontakta.

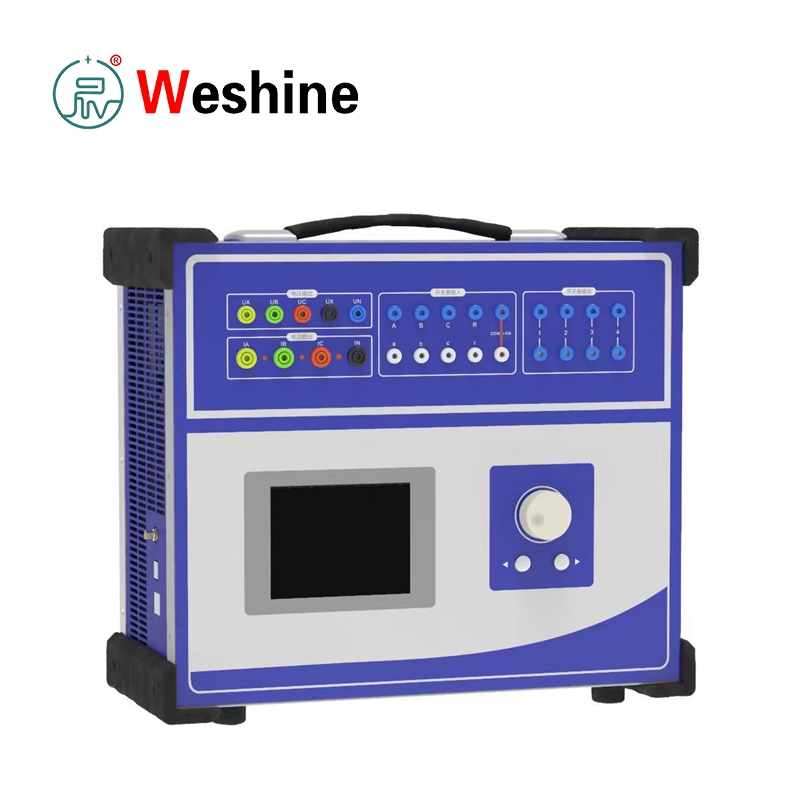

Three Phase Relay Protection Tester

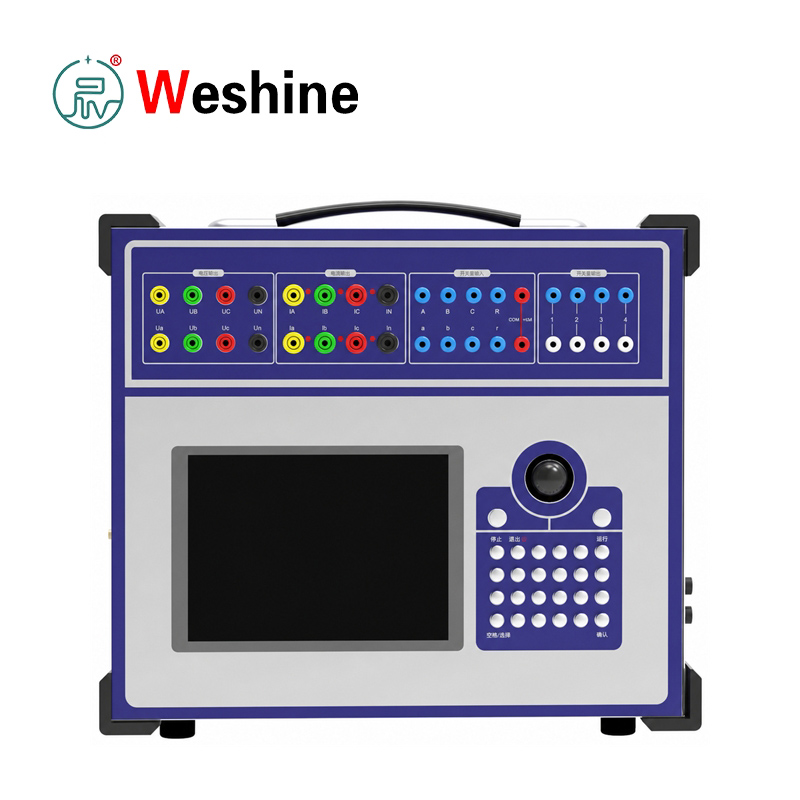

Večkanalni tokovni in napetostni izhod

Tester trifazne relejne zaščite je opremljen s 4 napetostnimi kanali in 3 tokovnimi kanali za celovito testiranje relejne zaščite. Napetostni kanali podpirajo fazno napetost, omrežno napetost, napetost ničelnega zaporedja, napetostno neuravnoteženost, izgubo napetosti, premik frekvence in preskuse sinhronizma.

Trije tokovni kanali lahko delujejo neodvisno za testiranje posameznega faznega toka ali pa se povežejo vzporedno, da zagotovijo do 120 A kratkotrajnega tokovnega izhoda. Podpira preizkušanje nadtokovnih relejev, relejev za zemeljske napake, inverzne časovne zaščite, diferenčne zaščite, zaščite na daljavo, logike ponovnega zapiranja, podnapetostne zaščite in frekvenčnih relejev.

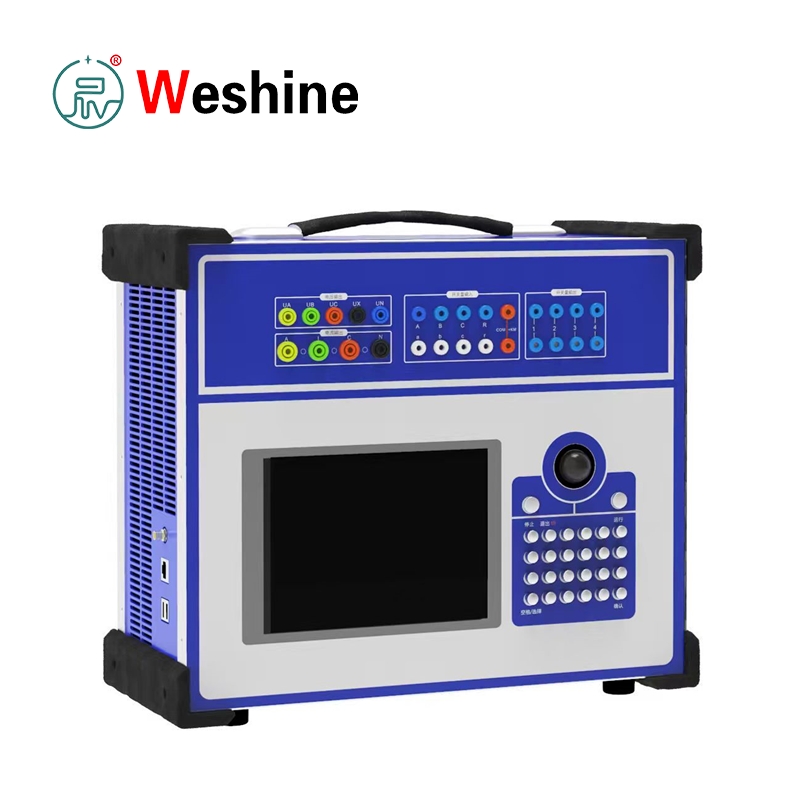

Industrijski računalniški nadzor in delovanje na terenu

Tester, zgrajen na industrijski računalniški platformi, vključuje vgrajen zaslon in lokalno operacijsko ploščo za samostojno testiranje na terenu brez zunanjega računalnika. Preizkusne parametre in rezultate si je mogoče ogledati neposredno na zaslonu, zaradi česar je primeren za zagon in vzdrževanje na kraju samem.

Opremo je mogoče povezati tudi z osebnim računalnikom z združljivo programsko opremo za podporo naprednih funkcij testiranja, upravljanje podatkov in samodejno ustvarjanje poročil o preskusih.

Prilagodljiv tok, napetost in enosmerni izhod

Tester ponuja široko paleto izhodnih zmogljivosti, vključno z:

AC izhodni tok:0~40A na kanal, do 120A kratkotrajni izhod s tremi vzporednimi kanali

Izhod AC napetosti:0~120V fazne napetosti in 0~240V omrežne napetosti

DC izhod:DC tok, DC napetost in nastavljivo DC pomožno napajanje

Te funkcije podpirajo testiranje relejev DC in omogočajo vklop zaščitnih naprav in sekundarnih tokokrogov med zagonom na terenu.

Merjenje frekvence, harmonike in časa

Tester združuje spremenljivo frekvenco in izhod harmoničnega signala za simulacijo različnih delovnih pogojev elektroenergetskega sistema, vključno z variacijo frekvence in harmoničnim okoljem več vrst. To tehnikom omogoča, da ocenijo delovanje releja pod različnimi pogoji sekundarnega signala in ne samo pri standardni frekvenci napajanja.

Vgrajeni vhodni in izhodni moduli stikala podpirajo zaznavanje sprožilnega kontakta, nadzor relejskih kontaktov, simulacijo odklopnika, preverjanje zagonskega signala in merjenje časa delovanja. Časovni razpon doseže od 0,1 ms do 9999 s, kar omogoča natančno merjenje časa delovanja releja, zakasnitve izklopa, intervalov ponovnega vklopa in odziva zaščitne logike.

Obseg uporabe in varnostna zaščita

Tester za zaščito trifaznih relejev je primeren za testiranje elektromagnetnih relejev, statičnih relejev, digitalnih zaščitnih naprav, mikroprocesorskih relejev, naprav za ponovno zapiranje in zaščitnih sistemov transformatorjev, linij, motorjev in generatorjev.

Široko se uporablja v transformatorskih postajah, elektrarnah, tovarniških distribucijskih prostorih, železniških električnih omrežjih in profesionalnih relejnih laboratorijih.

Integriranih je več zaščitnih funkcij, vključno z zaščito pred preobremenitvijo izhoda, samodiagnozo napak, zaporo izhoda in zasnovo napajanja z mehkim zagonom. Te funkcije pomagajo zaščititi tester in povezano opremo med delovanjem na terenu. Opremo naj upravljajo usposobljeni tehniki, ki so seznanjeni z varnostjo sekundarnega tokokroga, standardnimi postopki ožičenja in poteki dela za testiranje relejev.

Oprema ustrezaGB/T 7261-2008inDL/T 624-2010. Operaterji morajo med uporabo upoštevati lokalne kode za testiranje relejev, pravila za zagon elektrarne in varnostne standarde na kraju samem.

Sistemske specifikacije		AC izhodni tok		Izhod enosmernega toka
Postavka	Specifikacija	Postavka	Specifikacija	Postavka	Specifikacija
Model izdelka	VS-JB900	Izhodna natančnost	Razred 0.2	Izhodna natančnost	Razred 0,5
Vrsta izdelka	Tester trifazne relejne zaščite	Izhod faznega toka, RMS	0 do 40 A	Izhod faznega toka	0 do ±10 A na fazo
Nadzorna platforma	Vrsta industrijskega računalnika	Trifazni vzporedni tokovni izhod, RMS	0 do 120 A	Trifazni vzporedni izhod	0 do ±30 A
Izhodna konfiguracija	4-fazna napetost, 3-fazni tok	Dolgotrajni dopustni fazni tok, RMS	10 A	Največja izhodna obremenitvena napetost	20 V
Veljavni testi	Relejna zaščita, sekundarni tokokrog, testiranje naprav za avtomatizacijo	Največja izhodna moč faznega toka	420 VA
Način delovanja	Samostojno delovanje; povezava z računalnikom podprta glede na konfiguracijo	Največja izhodna moč pri trifaznem vzporednem toku	900 VA
Referenčni standardi	GB/T 7261-2008, DL/T 624-2010	Dovoljen delovni čas pri največjem trifaznem vzporednem toku	10 s
		Osnovno frekvenčno območje	20 do 1000 Hz
		Harmoničen red	1. do 20

AC izhodna napetost		Izhod enosmerne napetosti		Preklopna količina in čas
Postavka	Specifikacija	Postavka	Specifikacija	Postavka	Specifikacija
Izhodna natančnost	Razred 0.2	Izhodna natančnost	Razred 0,5	Preklopni vhod	10 kanalov
Izhod fazne napetosti, RMS	0 do 120 V	Izhodna amplituda fazne napetosti	0 do ±160 V	Vhod s suhim kontaktom	1 do 20 mA, 24 V
Izhodna napetost, RMS	0 do 240 V	Izhodna amplituda omrežne napetosti	0 do ±320 V	Potencialni kontaktni vhod, logična 0	0 do +6 V
Izhodna moč fazne napetosti/linijske napetosti	80 VA / 100 VA	Izhodna moč fazne napetosti/linijske napetosti	70 VA / 140 VA	Potencialni kontaktni vhod, logična 1	+11 V do +250 V
Osnovno frekvenčno območje	20 do 1000 Hz			Preklopni izhod	8 parov
Harmoničen red	1. do 20			DC kontaktna zmogljivost	220 V / 0,2 A
				AC kontaktna zmogljivost	220 V / 0,5 A
				Območje merjenja časa	0,1 ms do 9999 s
				Natančnost merjenja časa	0,1 ms

Okoljski pogoji		Fizične značilnosti
Postavka	Specifikacija	Postavka	Specifikacija
Delovna temperatura	-10°C do +50°C	Dimenzije glavne enote	400 × 300 × 180 mm
Temperatura skladiščenja	-25°C do +70°C	Teža glavne enote	Približno 18 kg
Relativna vlažnost	5% do 95%, brez kondenzacije

Navodila za uporabo izdelka

Preizkuševalnik trifazne zaščite relejev ustvari nadzorovane sekundarne tokove, napetost, frekvenco, fazni kot, harmonične, enosmerne in preklopne signale za simulacijo normalnih in okvarjenih pogojev omrežja, nato pa napaja signale testirani zaščitni napravi. Spremlja kontaktna dejanja, izklopne izhode, povratne signale in logične povratne informacije, samodejno beleži čas dejanja in vrednosti delovnih nastavitev.

Pred preskušanjem potrdite model releja, nazivni sekundarni tok, nazivno sekundarno napetost, povpraševanje po enosmerni napetosti, vrsto sprožilnega kontakta in vnaprej nastavljene zaščitne parametre. Preverite sheme ožičenja zaščitne naprave, izolirajte preskusna vezja v skladu z varnostnimi pravili, nato pravilno povežite tokovne izhode, napetostne izhode, V/I vrata stikala in pomožne priključke za enosmerni tok.

Koraki preskusa nadtokovnega releja:Nastavite izhodni tok, fazni kot, frekvenco in trajanje preskusa. Postopoma povečujte tok po standardnih preskusnih postopkih, zabeležite vrednost dviga, vrednost izpada in čas delovanja. Za trifazno testiranje visokega toka vzporedno povežite tri tokovne kanale, da dosežete največji kratkotrajni izhod 120 A.

Koraki preskusa napetostnega releja:Povežite napetostne kanale in po potrebi konfigurirajte fazno ali omrežno napetost. Enota simulira podnapetost, prenapetost, napetost ničelnega zaporedja, napetostno neravnovesje in fazni zamik; Funkcija prestavljanja frekvence služi razbremenitvi podfrekvenčne obremenitve in kalibraciji frekvenčnega releja.

Preizkušanje distančne, usmerjene, diferencialne in ponovnega vklopa zaščite: Prilagodite napetost, tok, fazni kot in stikalne kontakte po zaščitnih logičnih shemah. Oprema spremlja gibanje kontaktov releja in meri čas izklopa; izhodna vrata stikala po potrebi simulirajo pomožne kontakte odklopnika ali zunanje logične signale.

DC rele in testiranje pomožnega tokokroga:Uporabite izhod enosmerne napetosti/toka znotraj nazivnih razponov. Ko enosmerno napajanje na kraju samem ni na voljo ali je potrebno izolirano preskusno napajanje, aktivirajte vgrajeno nastavljivo pomožno napajanje z enosmernim tokom.

Po končanih vseh preizkusih primerjajte izmerjene akcijske vrednosti in časovne podatke s prednastavljenimi nastavitvami zaščite. Arhivirajte testne zapise v skladu z notranjimi predpisi o upravljanju vzdrževanja in zagona.

Osnovne funkcije

1．Standardni 4-fazni napetostni in 3-fazni neodvisni tokovni izhodni kanali

2．Enokanalni izhodni izmenični tok do 40A

3．Trije vzporedni tokovni kanali podpirajo kratkotrajni maksimalni izhod 120A

4. Območje izhodne napetosti AC faze: 0~120V

5.Razpon izhodne napetosti AC: 0~240V

6．Vgrajen enosmerni tokovni izhod za vse scenarije testiranja relejne zaščite

7．Vgrajen enosmerni napetostni izhod za simulacijo stanja sekundarnega tokokroga

8．Neodvisen nastavljiv DC pomožni izhod napajanja

9. Časovni razpon delovanja releja: 0,1 ms ~ 9999 s

10．Preklopite vhodne kanale za spremljanje stanja kontaktov releja v realnem času

11. Preklopite izhodne kanale za simulacijo odklopnikov in zunanjih kontaktnih signalov

12. Izhod harmoničnega signala za testiranje značilnosti harmoničnega odziva zaščitnih naprav

13. Izhod signala spremenljive frekvence za pregled frekvenčnega releja

14. Zaslon na vozilu za jasen prikaz vseh testnih parametrov in rezultatov

15．Industrijsko računalniško krmiljenje omogoča popolnoma neodvisno delovanje brez povezave

16．Rezervirana vrata USB za branje podatkov in podporo povezovanju programske opreme

17．Samodejna blokada izhoda v neobičajnem delovnem stanju za preprečevanje poškodb opreme

18．Integrirane funkcije samopreverjanja napak in večplastne zaščite strojne opreme

19．Združljivo s kalibracijo mikroprocesorske zaščite, statičnih relejev in elektromagnetnih relejev

20．Orodje vse v enem za zagon na terenu, dnevno vzdrževanje in laboratorijsko testiranje

Scenariji uporabe

1. Ekipe za upravljanje in vzdrževanje električnega omrežja

Izvedite zagon novih transformatorskih postaj, periodično kalibracijo zaščite, pregled sekundarnega tokokroga, testiranje izklopnega tokokroga in vzdrževanje celotne zaščitne sheme.

2. Proizvajalci transformatorjev

Izvedite tovarniški pregled zaščitnih omaric, verifikacijo diferencialnih relejev, preverjanje vmesnika temperaturne zaščite in tovarniške preskuse sprejemljivosti zaščitnih plošč.

3. Elektrarne

Popolna kalibracija zaščite generatorja, zaščite glavnega transformatorja, zaščite motorja, pomožnega napajalnega sistema in zaščite stikalne naprave med zagonom enote in vzdrževanjem ob izpadu.

4. Železniška industrija

Vlečne transformatorske postaje in distribucijska omrežja so opremljena z relejnimi zaščitnimi napravami. Oprema skrbi za rutinsko vzdrževanje relejev, preverjanje zaščite napajalnika in pregled logike izklopa odklopnika.

5. Velika industrijska podjetja

Jeklarski, rudarski, petrokemični in proizvodni obrati ga uporabljajo za redno vzdrževanje srednjenapetostnih relejev, testiranje zaščite motorja in pregled zaščitnega tokokroga tovarniških postaj.

6. Univerze in ustanove za poklicno usposabljanje

Uporabite stroj za poučevanje teorij o relejni zaščiti, sekundarnih preskusnih operacij vbrizgavanja, simulacijo stanja napake in praktično usposabljanje za usklajevanje zaščite.

7. Testni laboratoriji tretjih oseb

Popolna kalibracija releja, preverjanje delovanja zaščitne opreme, vhodni sprejemni pregled in zagotavljanje storitev zunanjega zagona.

8. Ekipe za vzdrževanje kablov

Po zamenjavi ali popravilu kabla preverite zaščito napajalnika, zaščito pred ozemljitveno napako, logiko ponovnega zapiranja in usklajena sekundarna krmilna vezja.

Razpoložljivi testni elementi

1. Splošni pregled delovanja mikroprocesorskih zaščitnih naprav

2．Kalibracija in preverjanje elektromagnetnih relejev

3．Preizkušanje delovanja statičnih relejev

4．Preskušanje vklopne vrednosti in časovne omejitve za nadtokovne releje

5．Popoln pregled relejev za ozemljitveno napako

6．Kalibracija podnapetostnih in prenapetostnih zaščitnih relejev

7．Preizkušanje delovanja frekvenčnih relejev

8．Funkcionalni simulacijski test za usmerjeno zaščito

9．Popolna kalibracija diferencialne zaščite

10．Simulacija delovnih pogojev za zaščito na daljavo

11. Funkcionalni pregled naprav za samodejno ponovno zapiranje

12. Preverjanje tokokroga sprožitve odklopnika

13．Popoln zagon sekundarnega tokokroga na kraju samem

14. Tovarniško sprejemljivo testiranje zaščitnih plošč

15．Natančno merjenje časa delovanja releja

Primer praktične uporabe

Področje industrije: nadgradnja in zagon srednjenapetostnih transformatorskih postaj

Projektni izziv: Gradbena ekipa je prevzela projekt obnove transformatorske postaje. Njegove notranje zaščitne plošče so vsebovale nadtok, ozemljitveno napako, prenizko napetost, ponovni vklop in logične funkcije sprožitve prekinjevalnika. Projekt je zahteval en sam stroj, ki bi lahko oddajal trifazni tok, štirifazno napetost ter podpiral simulacijo kontaktov in visoko natančno merjenje časa. Tukaj preizkuševalec trifazne relejne zaščite zagotavlja vsestransko zmogljivost testiranja.

Celoten preskusni tok: Tehniki so napravo povezali z vhodnimi sponkami releja, napetostnimi vhodnimi sponkami, sprožilnimi kontakti in zunanjimi logičnimi vezji. Najprej so preizkusili vrednosti vklopa in izpada izmeničnega toka, nato pa zabeležili čas delovanja zaščite pod simuliranim tokom napake. Napetostni kanali simulirajo stanja podnapetosti in obnovitve napetosti; stanje pomožnega kontakta simuliranega izhoda stikala se spremeni, medtem ko vhod stikala sinhrono zajame izklopne in povratne signale.

Rezultat projekta: vse vrednosti nastavitev releja so se ujemale s shemo zagona. Podatki o času vožnje in dejanjih so bili shranjeni v dokumentih o delovanju in vzdrževanju. Vsa odstopanja v napeljavah in nastavitvah so bila odpravljena pred uradnim zagonom zaščitnih plošč.

Prednosti aplikacije: Standardizirane sekundarne simulacijske signale generira en sam stroj s sledljivimi časovnimi podatki za arhiviranje. Niso potrebni nobeni ločeni viri toka, viri napetosti, časovniki ali simulatorji kontakta, kar drastično zmanjša količine orodij na kraju samem. Zmanjšajte skupne stroške nabave za inženirska podjetja.

pogosta vprašanja

1、Za kaj se uporablja tester za zaščito trifaznega releja?

Uporablja se za sekundarno testiranje zaščitnih relejev, mikroprocesorskih zaščitnih naprav, izklopnih vezij, naprav za ponovno zapiranje in zaščitnih plošč.

2、Koliko napetostnih in tokovnih izhodov nudi VS-JB900?

Zagotavlja standardno 4-fazno napetost in 3-fazni tokovni izhod.

3、Kakšen je največji izhodni izmenični tok?

Vsaka faza lahko odda 0 do 40 A RMS. Ko so trije tokovni kanali povezani vzporedno, lahko izhod doseže 0 do 120 A RMS za kratkotrajno testiranje.

4、Kakšno je območje izhodne napetosti AC?

Območje izhodne fazne napetosti je od 0 do 120 V RMS, območje izhodne napetosti pa je od 0 do 240 V RMS.

5、Ali lahko tester meri čas delovanja releja?

ja Območje merjenja časa je od 0,1 ms do 9999 s, z natančnostjo 0,1 ms.

6、Ali tester za zaščito trifaznega releja podpira izhod DC?

ja Podpira enosmerni tokovni izhod, enosmerni napetostni izhod in neodvisen enosmerni pomožni napajalni izhod za testiranje relejev in sekundarnega vezja.

7、Katere vrste relejev je mogoče preizkusiti?

Tester se lahko uporablja za nadtok, ozemljitveno napako, napetost, frekvenco, diferencial, razdaljo, usmerjenost, ponovno zapiranje in druge zaščitne naprave.

8、Kateri standardi se uporabljajo?

Referenčni standardi za to vrsto testerja relejne zaščite vključujejo GB/T 7261-2008 in DL/T 624-2010. Uporabniki morajo upoštevati tudi lokalne postopke testiranja relejne zaščite.

Prednosti podjetja – Weshine Electric

Kot profesionalni proizvajalec podpiramo OEM in veleprodajo v razsutem stanju. Weshine Electric razvija in dobavlja instrumente za testiranje moči za operaterje električnih omrežij, transformatorske postaje, izvajalce električnih del, preskusne laboratorije, oddelke za železniško energetiko in vse vrste industrijskih uporabnikov. Za scenarije testiranja relejne zaščite se osredotočamo na stabilen izhod sekundarnega signala, priročno delovanje na terenu in standardizirane delovne tokove testiranja, skupaj z zanesljivo poprodajno tehnično podporo.

Strankam nudimo svetovanje pri izbiri opreme, praktično usposabljanje za uporabo pri različnih preizkusih relejev, načrtovanje preskusne sheme sekundarnega tokokroga in prilagojene rešitve testiranja za posebne inšpekcijske zahteve. Vsaka enota je podvržena popolnemu tovarniškemu pregledu kakovosti, na voljo so navodila za delovanje in globalne poprodajne storitve. Z dolgoletnimi izkušnjami pri podpori elektroenergetike nudimo popolne rešitve za testiranje relejev, ki strankam pomagajo povečati učinkovitost zagona relejev in pregledov ter zagotovijo stabilno delovanje celotnega sistema za zaščito električne energije. Hitra globalna dostava, prilagodljivi plačilni pogoji za velike kupce.
