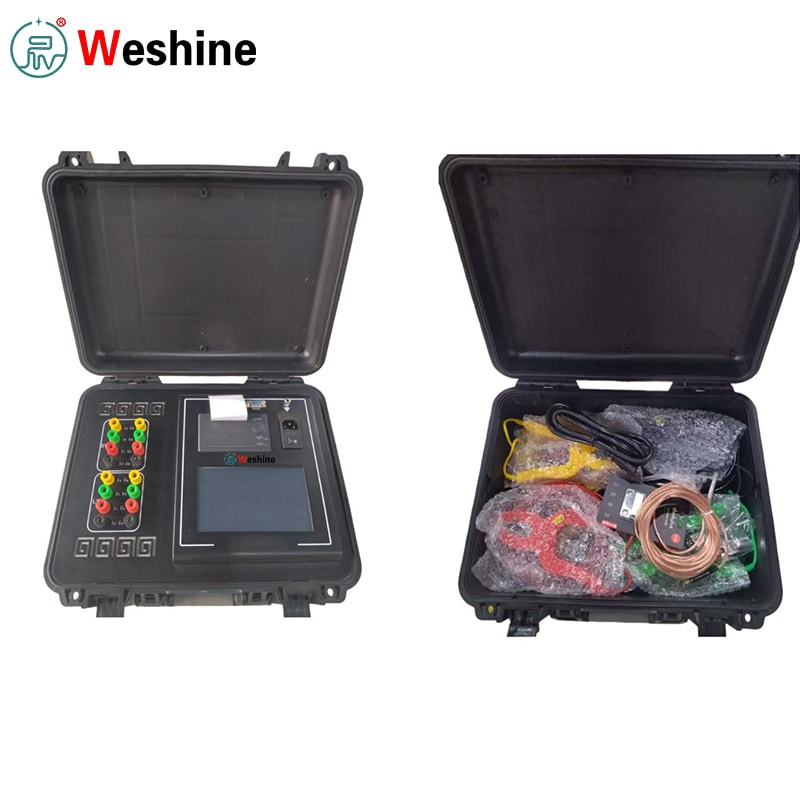

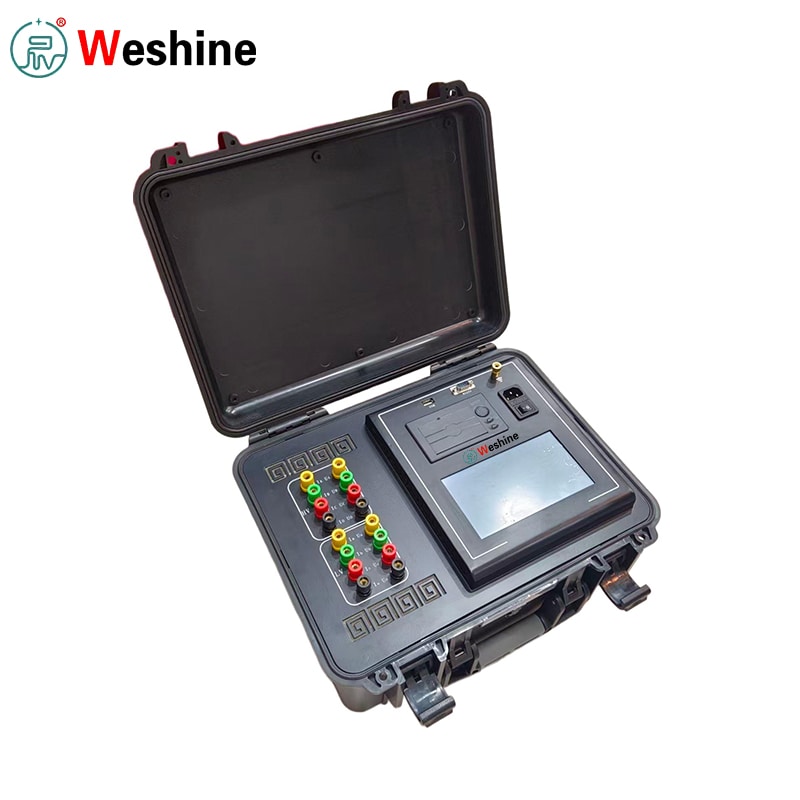

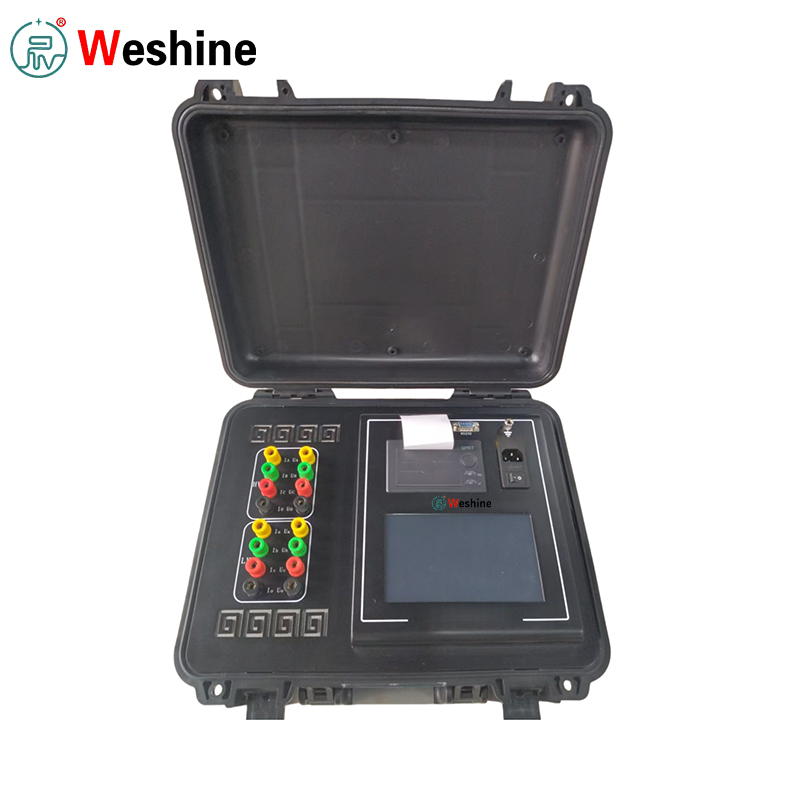

Transformator DC upornost in razmerje obračanja 2 v 1 Tester

Weshine, profesionalni proizvajalec iz Kitajske, ponuja visokokakovosten preizkuševalnik 2 v 1 upora transformatorja DC in razmerja obračanja, ki izvaja dva osnovna postopka preverjanja za močnostne transformatorje: preskus upora enosmernega toka navitja in preskus razmerja obratov.

● Preverjanje odpornosti na DC:slabe kontaktne točke, notranje okvare navitja, okvare stikala, ohlapne povezave in neuravnotežena medfazna upornost.

● Testiranje razmerja vrtljajev:preverja, ali se dejansko transformatorsko razmerje, položaj odcepa in vektorska skupina ujemajo z imensko tablico in konstrukcijskimi specifikacijami.

Združuje obe kritični preskusni funkciji znotraj enega instrumenta. Terenskim ekipam ni več treba prevažati dveh ločenih preizkuševalcev. Ko so visokonapetostni in nizkonapetostni preskusni kabli priklopljeni, je mogoče dokončati več preskusnih elementov brez ponavljajočih se sprememb ožičenja.

Merjenje enosmernega upora

Za merjenje enosmernega upora enota omogoča trifazno sočasno testiranje skupaj s samodejnim magnetiziranjem.

● Za zvezdasto konfigurirana navitja z nevtralno točko je mogoče sočasno zajeti fazne upore A0, B0 in C0, da se skrajšajo skupni preskusni cikli.

● Pri testiranju trifaznih transformatorjev s petimi kraki z notranjimi delta povezavami vgrajen način samodejnega vzbujanja dodatno poveča učinkovitost testiranja na nizkonapetostnih straneh.

Rezultati testov in zaščita

Rezultate preskusov za visokonapetostna, srednjenapetostna in nizkonapetostna navitja je mogoče prikazati in natisniti neposredno na mestu.

● Samodejno izračuna neuravnoteženost trifaznega upora.

● Oddaja odčitke upora, pretvorjene v nazivno temperaturo.

● Zagotavlja popolne, za revizijo pripravljene zapise o preskusih transformatorjev.

● Obsežna zaščita proti elektromagnetnemu sevanju ščiti operaterje med praznjenjem enosmernega upora in ravnanjem s preskusnim kablom.

Merjenje razmerja obratov

Pri merjenju razmerja obratov preizkuševalnik enosmernega upora transformatorja in razmerja obratov 2 v 1 podpira enofazne in samodejne trifazne preskuse navitij.

● Operaterji izberejo ustrezno priključno skupino transformatorjev.

● Meri vrednost razmerja, napako razmerja in parametre povezovalne skupine v fazah AB, BC in CA.

● Merjenje enofaznega razmerja tokov se lahko konča v približno 15 sekundah, kot je dokumentirano v uradnem priročniku.

Delovanje in upravljanje podatkov

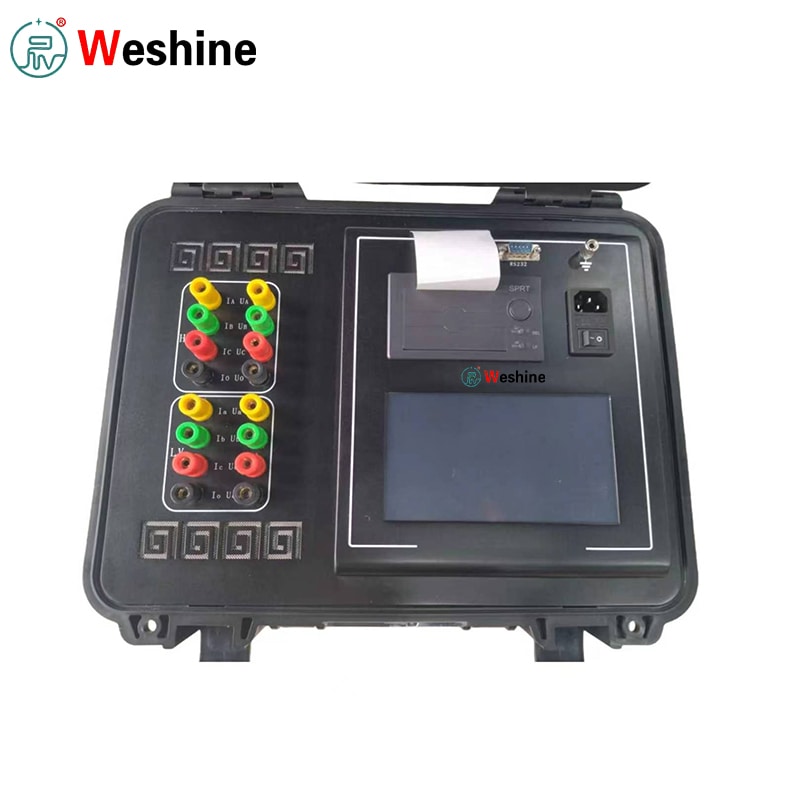

Interakcija uporabnika poteka na 7-palčnem barvnem LCD-zaslonu na dotik z dvojezičnimi kitajsko-angleškimi pozivi na zaslonu.

● Poročila o preskusih je mogoče ustvariti takoj prek vgrajenega mikro tiskalnika.

● Vse nize podatkov je mogoče shraniti na bliskovne pogone USB in organizirati po datumu testiranja in serijski številki transformatorja.

● Komunikacijske možnosti strojne opreme zajemajo izolirane vmesnike RS232, Bluetooth in notranje vodilo RS485.

Tehnični parametri

Vodnik po izdelku

Pred uporabo preizkuševalnika DC upora in razmerja obratov transformatorja 2 v 1 preverite, ali je ciljni transformator popolnoma brez napetosti, varno izpraznjen in pravilno ozemljen. Vedno priključite zaščitno ozemljitveno sponko instrumenta, preden pritrdite preskusne sponke.

Za testiranje odpornosti na enosmerni tok pritrdite visokonapetostne in nizkonapetostne tokovno-potencialne sponke na ustrezne puše transformatorja. Za transformatorje z dvema navitjema priključite sponke A, B, C, O in a, b, c, o v skladu s shemami ožičenja. Pri enofaznih transformatorjih povežite ustrezne sponke na visoki in nizki strani v skladu s shemo. Vklopite tester z AC 220 V napajanjem. Krmarite po menijih na zaslonu na dotik za vnos ID-ja transformatorja, materiala navitja, preskusnega načina, tokovnega območja, parametrov navitja in nastavitev pretvorbe temperature, nato pa zaženite merjenje upora enosmernega toka ali razmerja obratov.

Ko izvajate preskuse razmerja obračanja, izberite točne informacije o skupini povezav in preklopniku, da zagotovite pravilne izhode razmerja, napake in vektorske skupine. Če je zaznana povezava z obrnjeno polarnostjo, stanje kratkega stika ali napaka v ožičenju, takoj ustavite testiranje in preglejte vse testne kable, preden nadaljujete z delom. Po končanem preizkusu preglejte odčitke na zaslonu. Po potrebi natisnite poročila v tiskani obliki, shranite zapise interno ali izvozite nize podatkov na bliskovni pogon USB za kasnejšo kompilacijo poročil.

Lastnosti

1、Podpira DC odpornost transformatorja in testiranje razmerja obračanja v enem instrumentu.

2、Hkratno meri trifazni enosmerni upor.

3、Meri razmerje transformatorja, napako razmerja in vektorsko skupino.

4、Zagotavlja samodejno magnetizacijo za testiranje odpornosti na enosmerni tok.

5、Zagotavlja metodo samodejnega vzbujanja za notranje trikotno povezane trifazne transformatorje s petimi kraki.

6、Samodejno izračuna neuravnoteženost trifaznega upora.

7、Prikaže in natisne visokonapetostne, srednjenapetostne in nizkonapetostne podatke o preskusu navitja.

8、Izračuna vrednosti upora, pretvorjene v nazivno temperaturo.

9、Podpira merjenje enofaznega in trifaznega transformatorskega razmerja.

10、Zazna visokonapetostno in nizkonapetostno povratno povezavo med testiranjem razmerja.

11、Zaznava stanje kratkega stika transformatorja in kratkega stika med zavoji med testiranjem razmerja.

12、Vključuje celovito zaščito pred EMF.

13、Omogoča delovanje 7-palčnega barvnega zaslona na dotik.

14、Vključuje vgrajen mikro tiskalnik za poročila o preskusih na terenu.

15、Podpira pomnilnik USB za varnostno kopiranje zunanjih podatkov.

16、Zagotavlja izolirano komunikacijo RS232 in komunikacijo Bluetooth.

17、Vključuje kitajske in angleške menijske pozive.

Scenariji uporabe

Transformer DC Resistance and Turns Ratio 2 in 1 Tester služi proizvajalcem transformatorjev za validacijo enosmerne upornosti navitja, faznega neuravnoteženosti, napake razmerja obratov in skupine vektorjev pred odpremo. Ena enota izpolnjuje dve obvezni zahtevi tovarniškega testiranja in poenostavlja pripravo opreme in delovne tokove testne dokumentacije za proizvodne ekipe.

Za elektroenergetska podjetja in operaterje transformatorskih postaj se ta diagnostični tester uporablja za namestitev nove enote, prevzem primopredaje, načrtovano vzdrževanje in odpravljanje napak. Podatki o upornosti navitja razkrivajo morebitno obrabo kontaktov preklopnika in nenormalno odstopanje faznega upora; rezultati razmerja obračanja preverjajo pravilnost položaja pipe in priključne skupine.

V delavnicah za popravilo transformatorjev se tehniki zanašajo na ta tester, da ocenijo stanje navitja po previjanju, sušenju ali remontu menjalnika. Nabore podatkov o upornosti in razmerju obratov pred popravilom in po popravilu je mogoče primerjati, da se preveri vrnitev transformatorjev v sprejemljivo delovno stanje.

Za ekipe za zagon na terenu zasnova vse-v-enem zmanjša količino preskusne opreme, prepeljane na lokacije. Vgrajeno tiskanje, arhiviranje USB in razvrščanje podatkov na podlagi ID-ja transformatorja ustvarjajo dobro strukturirane zapise za dokumente o sprejemu projekta in rezultate končnih strank.

Aplikacije

Transformer DC Resistance & Turns Ratio 2‑in-1 TTR Tester na široko uporabljajo proizvajalci originalne opreme transformatorjev, operaterji elektroenergetskih služb, vzdrževalci transformatorskih postaj, izvajalci električnih zagonov, delavnice za popravilo transformatorjev, oddelki za industrijsko napajanje in ponudniki storitev testiranja visoke napetosti.

Tipični predmeti testiranja vključujejo močnostne transformatorje, distribucijske transformatorje, enofazne in trifazne transformatorje, dvonavitne in trinavitne transformatorje, navitja, povezana v zvezdo, navitja, povezana v trikotniku, transformatorje za spreminjanje odcepov pod obremenitvijo, medsebojne induktorje instrumentov, generatorje, elektromotorje in drugo opremo z nizkim uporom.

Običajni vzdevki iskanja v panogi za čezmorsko nabavo SEO & B2B: diagnostični tester transformatorjev, tester upornosti navitja enosmernega toka, tester razmerja obračanja transformatorja, tester transformatorja TTR, tester razmerja transformatorja in upora navitja, tester vektorskih skupin transformatorjev, instrument za testiranje vzdrževanja transformatorja.

Primer stranke

En izvajalec vzdrževanja transformatorjev je potreboval testiranje distribucijskega transformatorja z večjo učinkovitostjo med okni izpada električne energije v transformatorski postaji. Prej je njihova ekipa na terenu uporabljala ločen preizkuševalnik upora enosmernega toka in preizkuševalnik razmerja obračanja, kar je povzročilo pogoste ponavljajoče se spremembe ožičenja in nepovezano vodenje evidence za vsako transformatorsko enoto.

Z uvedbo vse-v-enem testerja Transformer DC Resistance and Turns Ratio 2 in 1 Tester je mogoče z enim instrumentom opraviti preskuse upora enosmernega toka navitja in razmerja obratov ter preskuse vektorskih skupin. Po pravilni ozemljitvi in ​​namestitvi vodnika tehniki zajamejo odčitke upora trifaznega navitja, ocenijo fazno ravnovesje, nato nadaljujejo s preverjanjem razmerja obratov in vektorskih skupin brez preusmeritve testnih kablov.

Med enim vzdrževanjem je izhod enosmernega upora označil nenormalno fazno odstopanje pod določenim položajem pipe. Skupina je nato uporabila vgrajeno funkcijo TTR za navzkrižno preverjanje nastavitev pipe in priključne skupine, pri čemer je glavni vzrok lokalizirala na pokvarjen kontakt stikala stikala. Tiskane kopije in digitalni zapisi, shranjeni na USB, so bili neposredno priloženi uradnim poročilom o vzdrževanju.

Sprejetje tega kombiniranega preizkuševalnika je zmanjšalo delovne ure za nastavitev na kraju samem, izboljšalo doslednost podatkov navzkrižnega testiranja in olajšalo splošne delovne tokove pregledov transformatorjev za servisne tehnike na terenu.

pogosta vprašanja

V1: Za kaj se uporablja ta tester?

A1: Izvaja meritev enosmernega upora navitja transformatorja skupaj z razmerjem obratov transformatorja in preverjanjem vektorske skupine.

V2: Ali lahko ta tester hkrati testira trifazno upornost?

A2: Da. Podpira hkratno trifazno testiranje upornosti na enosmerni tok in ponuja izbirna območja toka 10 A, 5 A in 1 A.

V3: Kakšen je največji enosmerni uporni preskusni tok?

A3: Za testiranje upornosti enosmernega toka posamezne faze največji preskusni tok doseže 20 A.

V4: Kakšna je natančnost merjenja upora enosmernega toka?

A4: Uradni priročnik določa merilno natančnost razreda 0,2 z ločljivostjo odčitavanja 0,1 μΩ.

V5: Kakšno je merilno območje transformatorskega razmerja?

A5: Merilno območje razmerja obratov zajema od 1 do 10000.

V6: Ali lahko meri vektorsko skupino transformatorjev?

A6: Da. Identificira skupine povezav transformatorjev, ki podpirajo običajne konfiguracije, vključno z YY, YD, DD in DY, kot je navedeno v uporabniški dokumentaciji.

V7: Kako hiter je test razmerja?

A7: V skladu z navodili za uporabo izdelka se lahko enofazni preizkus pretvornega razmerja zaključi v približno 15 sekundah.

V8: Ali podpira tiskanje in izvoz podatkov?

A8: Da. Ta tester je opremljen z vdelanim mikro tiskalnikom in pomnilnikom USB za zunanje arhiviranje rezultatov testa.

V9: Kateri komunikacijski vmesniki so vključeni?

A9: Vmesniki strojne opreme vsebujejo izolirano komunikacijo RS232, Bluetooth in interno vodilo RS485.

V10: Katere varnostne zaščite so vključene?

A10: Zaščitni mehanizmi vključujejo zaščito proti EMF za testiranje upornosti na enosmerni tok, zaznavanje vzvratne povezave pri visoki nizki napetosti ter alarm za kratek stik in napako med zavoji med merjenjem razmerja.

Prednosti Weshine

Weshine Electric dobavlja profesionalne instrumente za testiranje transformatorjev in električno diagnostično opremo za javna podjetja, proizvajalce transformatorjev, transformatorske postaje, izvajalce na terenu, servisne delavnice in industrijske vzdrževalne ekipe.

Za ta Tester Transformer DC Resistance & Turns Ratio 2‑in-1 TTR Tester Weshine podpira globalne stranke s svetovanjem pri izbiri modela, praktičnimi navodili za preskusno metodo, potrditvijo tehničnih parametrov, projektno pripravljeno dokumentacijo in popolno poprodajno storitvijo.

Testiranje transformatorja zahteva ožičenje brez napak, stabilno pridobivanje nizkega upora, natančno validacijo razmerja in strog nadzor nevarnosti po meritvi upornosti na enosmerni tok. Ta tester združuje dva nepogrešljiva poteka dela za pregledovanje transformatorjev v eni strojni enoti, ki je opremljena z delovanjem na zaslonu na dotik, samodejnim izračunom, tiskanjem na kraju samem, shranjevanjem podatkov v več načinih in raznolikimi komunikacijskimi zmogljivostmi.
