Preizkus razmerja vrtljajev

Weshine® je izumil preizkuševalec razmerja obratov za preizkus razmerja obratov s certifikatom CE, visoko kakovostjo in natančnostjo, izumljen in izdelan v skladu z nacionalnimi standardi, na voljo je popolna rešitev za električno testiranje. Pišite nam za več podrobnosti o testerju razmerja vrtljajev za test razmerja vrtljajev podjetja Weshine!

Pošlji povpraševanje PDF prenos

Opis izdelka

Weshine

Transformacijsko razmerje transformatorja je enako številu ovojev primarnega navitja, deljeno s številom ovojev sekundarnega navitja. Transformatorsko razmerje zagotavlja želeno zmogljivost transformatorja in ustrezno napetost, ki jo zahteva sekundarno navitje.

Če se zahteva, da je sekundarna napetost nižja od primarne napetosti - padajoči transformator - mora imeti sekundarno navitje manj ovojev kot primarno in obratno pri povečevalnem transformatorju; ko razmerje transformatorja zmanjša napetost, poveča tok in obratno. Zato je razmerje napetosti in toka idealnega transformatorja neposredno povezano s transformacijskim razmerjem.

Na žalost transformatorji niso popolni, v pravem transformatorju se napetostna ali tokovna razmerja morda ne ujemajo s fizičnimi razmerji transformatorja zaradi različnih električnih izgub, na primer v železnem jedru transformatorja (histereze in izgube zaradi vrtinčnih tokov) in bakra. izgube (zaradi upora primarnega in sekundarnega navitja); zato proizvajalci poskušajo oblikovati transformatorje tako, da zmanjšajo te izgube za največjo učinkovitost pri polni obremenitvi, pretvorbo moči nad 95 %, s čimer zagotavljajo razliko največ 5 % od razmerja napetost/obrat transformatorja.

Weshine je izumilPreizkus razmerja vrtljajev, ali test TTR, zaPreizkus razmerja vrtljajevin potrdi, da ima transformator pravilno razmerje med primarnimi in sekundarnimi ovoji. Pravilna uporaba tega testa lahko pomaga prepoznati delovanje stikala, kratkotrajne zavoje, odprta navitja, nepravilne povezave navitij in druge napake v transformatorjih. Ponudba Weshineovih preizkuševalcev TTR je robustna, da prenese težke pogoje, v katerih se preizkušajo nekateri transformatorji. Ponudba vključuje različne funkcije za poenostavitev in pospešitev testiranja ter 3-fazne preizkuševalce TTR ter preizkuševalce PT in CT TTR.

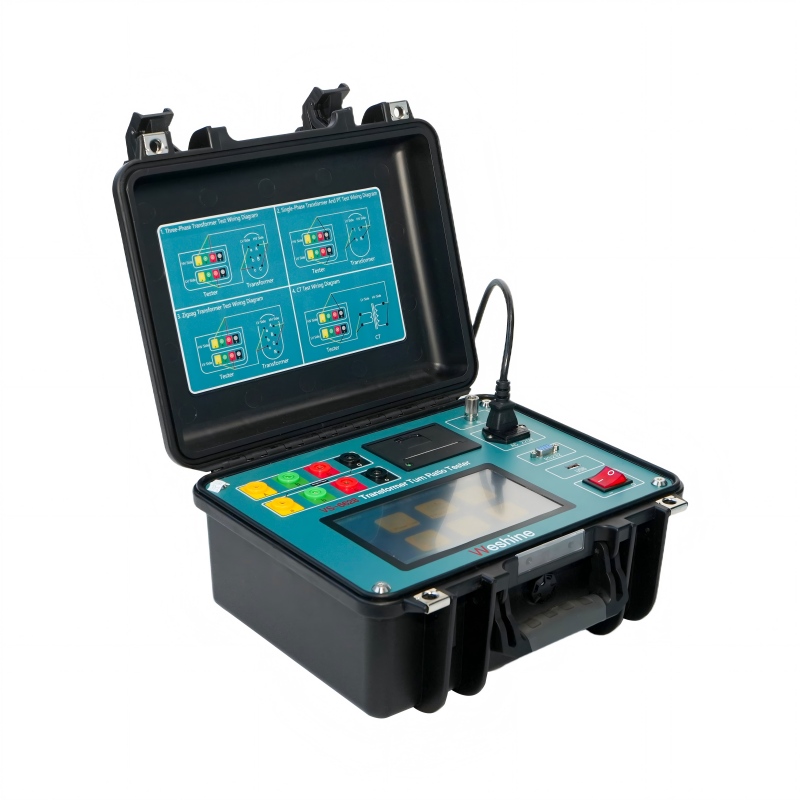

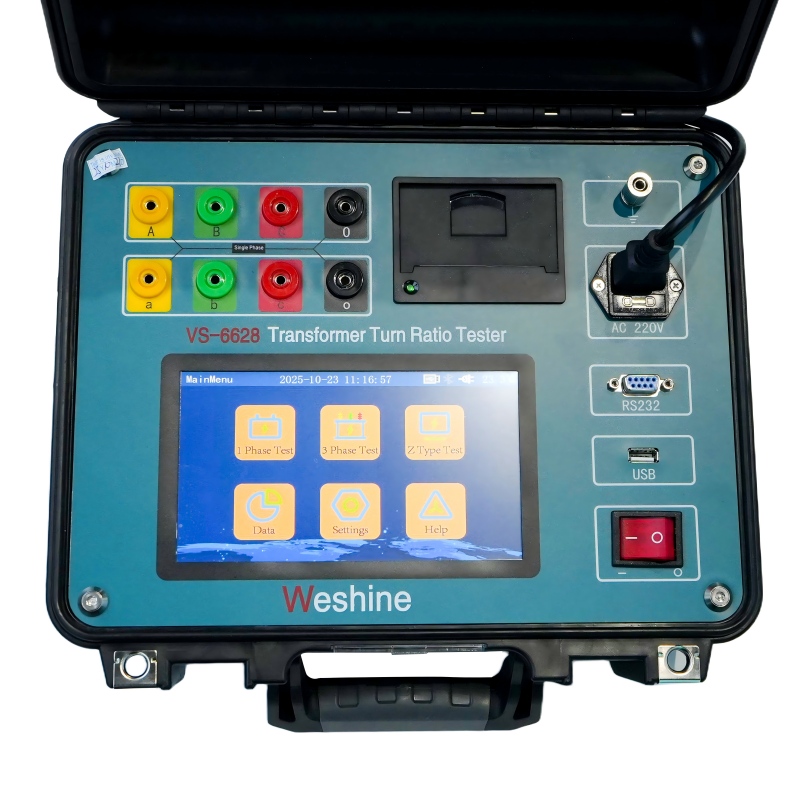

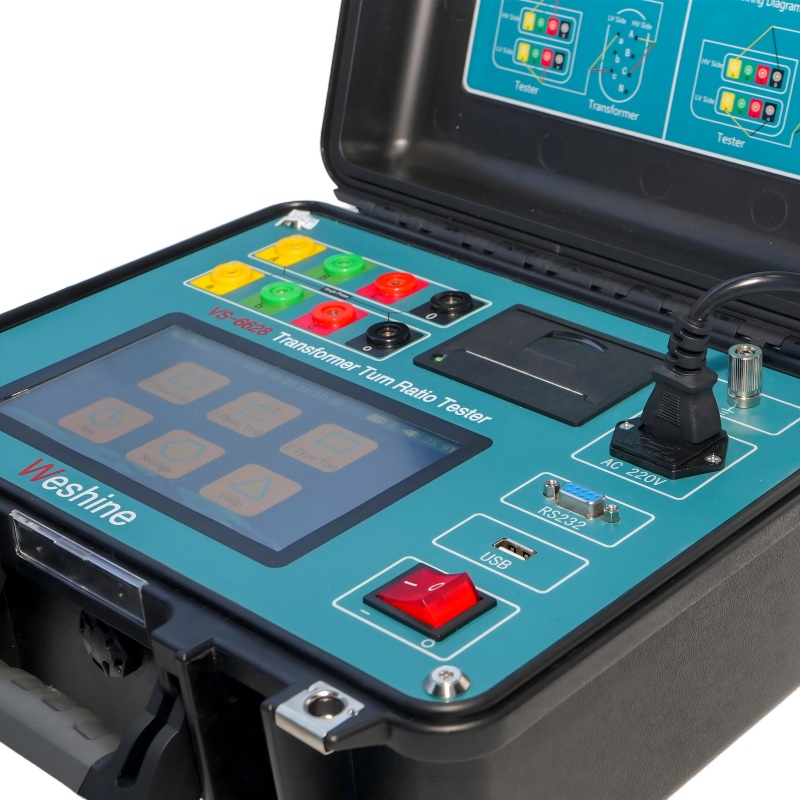

Serija VS-6628 trifaznePreizkus razmerja vrtljajevkompleti so zasnovani za merjenje razmerja obratov močnostnih, instrumentnih in distribucijskih transformatorjev v transformatorski postaji ali proizvodnem okolju. Zaradi robustne in robustne zasnove so ti instrumenti zelo primerni za uporabo v različnih težkih okoljih. Naši kabli so posebej zasnovani za zagotavljanje potrebne prožnosti v hladnem vremenu.

Ker pa so transformatorji med življenjsko dobo podvrženi različnim obremenitvam in spremembam, tako električnim kot mehanskim, je treba preveriti pravilno razmerje obratov transformatorja, preden se transformator začne uporabljati in med različnimi urniki vzdrževanja, tukaj jeTester razmerja vrtljajevZato se razmerja obratov merijo z različnimiPreizkus razmerja vrtljajevkompleti (naprave TTR) vključujejo izgube, ki so običajno prisotne v transformatorjih, zaradi česar se razmerja obratov razlikujejo od fizičnega števila ovojev, vendar odražajo dejanska razmerja napetosti, ki jih pričakujejo proizvajalci in uporabniki, ali razmerje pravega transformatorja moči transformatorja.

Weshine

INFORMACIJE O IZDELKU
ime izdelka	PRESKUSNIK RAZMERJA OBRATOV ZA preizkus razmerja obratov
Številka modela	VS-6628	Testno območje	0,9 ~ 10000
Natančnost	0,2 %	Certifikati	CE; EMC; LVD; ISO;
Tipična uporaba	Preizkuša razmerje obratov, fazni zamik in polarnost.
Pomoč pri prepoznavanju
Dimenzije	345 x 295 x 175 mm	Utež	5 kg

Izbire

Weshine ima 8 let izkušenj posebej za celotno ponudbo električne opreme. Trenutno je Weshine izumil različne testerje razmerja vrtljajev zaPreizkus razmerja vrtljajevkot je prikazano kot obrazec:

INFORMACIJE ZA NAROČANJE TESTERA RAZMERJA OBRATOV ZA Test razmerja obratov
Mačka. št.	Testno območje	Natančnost	Resolucija	Dimenzije (mm)	Utež (kg)
VS-6628	0,9 do 10000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 do 10000	0,1 % (0,9 do 500) 0,2 % (500 do 3000) 0,3 % (3000 do 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 in večï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9 do 10000	0,1 % (0,9 do 2000) 0,3 % (2000 do 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 do 10000	0,1 % (0,8 do 3000) 0,2 % (3000 do 10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 do 10000	0,1 % (0,9 do 500) 0,2 % (500 do 3000) 0,3 % (3000 do 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 in večï¼1ï¼	246 x 156 x 62	1.7

Na podlagi težav z dobavno verigo: Prosimo, kontaktirajte svojega želenega pooblaščenega distributerja Weshine za trenutne cene in dobavne roke.

Certifikati kakovosti

Vedno verjamemo, da je ves uspeh našega podjetja neposredno povezan s kakovostjo izdelkov, ki jih nudimo. Tester razmerja obračanja zaPreizkus razmerja vrtljajevizpolnjujejo najvišje zahteve glede kakovosti, določene v smernicah ISO9001, ISO14000:14001 in naš strog sistem nadzora kakovosti.

Pošiljka

Za dodatne informacije o servisnih rešitvah družbe Weshine se obrnite na našega 24-urnega spletnega prodajnega predstavnika, da dobite ponudbe družbe Weshine.
