Digitalni merilnik izolacije
  • Digitalni merilnik izolacijeDigitalni merilnik izolacije
  • Digitalni merilnik izolacijeDigitalni merilnik izolacije
  • Digitalni merilnik izolacijeDigitalni merilnik izolacije

Digitalni merilnik izolacije

Weshine® je izumil digitalni merilnik izolacije s certifikatom CE, visoko kakovostjo in natančnostjo, izumljen in proizveden v skladu z nacionalnimi standardi, na voljo je popolna rešitev za električno testiranje. Pišite nam za več podrobnosti o digitalnem merilniku izolacije Weshine!

Pošlji povpraševanje    PDF prenos

Opis izdelka

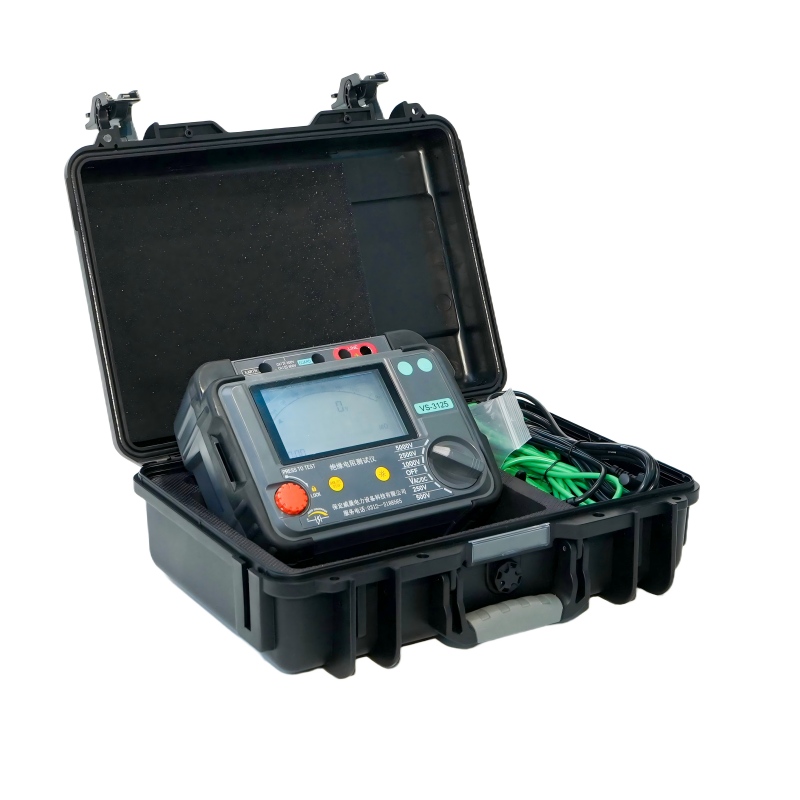

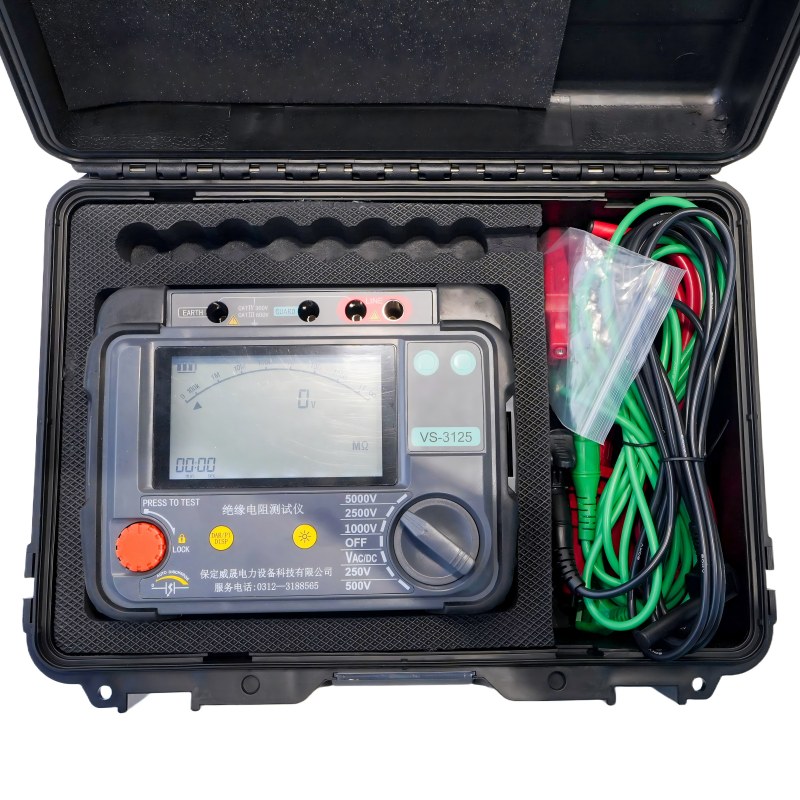

WeshineDigitalni merilnik izolacijez digitalnim in analognim prikazovalnikom oblokov, zasnovan za testiranje visokonapetostne izolacijske upornosti pri vzdrževanju in servisiranju kablov, rotacijskih naprav, transformatorjev, stikalnih naprav in industrijskih aplikacij.

Preizkusi izolacije enosmernega toka se izvajajo pri 250 V, 500 V, 1000 V, 2500 V, 5000 V. Območje merjenja izolacijske upornosti je od 100 k Ω do 1000 G Ω. Zagotovljena je samodejna razelektritev za preskušana kapacitivna vezja in prikazana padajoča napetost.

Zaščitni terminal se lahko uporablja za zmanjšanje učinkov površinskega puščanja in s tem napačnih meritev pri izvajanju preskusov izolacijske upornosti.

Za kapacitivne preskusne predmete se bo instrument samodejno izpraznil skozi notranji upor in pokazal napetost na sponkah v območju od 30 V do 600 V z višjimi napetostmi, označenimi z âHiâ. Ta funkcija bo dala indikacijo padajoče napetosti po testiranju reaktivnih bremen. Ko indikator napetosti izgine, lahko uporabnik varno odklopi testne kable.

WeshineDigitalni merilnik izolacijenapaja osem 1,5 V IEC LR6 (AA) celic. Varnostne funkcije zasnove vključujejo opozorilni indikator visoke napetosti, zunanji prikaz napetosti po IR testu, samodejno praznjenje reaktivnih bremen in testne kable



APLIKACIJA


Električni izolacijski materiali se s časom pokvarijo, kar povzroči okvare in drage račune za popravila. Preizkuševalci izolacijskega upora uporabljajo regulirano enosmerno napetost preko izolacije in merijo tok skozi njo z uporabo Ohmovega zakona za izračun izolacijske upornosti. Tok teče, ker noben izolacijski material ni popoln.

Uporaba testerja IR vključuje:

â

  Montaža opreme

  Redno vzdrževanje

  Rešitve težav



Preskušanje izolacije z visokonapetostnim enosmernim tokom vpliva na polarizacijo izolacije, tako da bo zaporedno testiranje brez popolne izpraznitve preskušane enote dalo različne rezultate.

Paziti je treba, da vedno uporabite isti postopek in tehniko povezovanja in testiranja izolatorja, da lahko spremljate rezultate. Pomembno je zabeležiti temperaturo izolacije in vrednosti IR


LASTNOSTI IN PREDNOSTI


  Kompakten, robusten tester izolacijske upornosti

  Enostavno upravljanje in izbira napetostnega območja

  AC in DC voltmeter (30 V - 600 V)

  Uporabnik nastavljiv IR testni časovnik (privzeto 1 min), (maks. 19 m 50 s)

  Mehka torbica za prenašanje instrumentov in kablov

  Hiter začetek in celoten uporabniški priročnik

  Zaklepanje HV izoliranih vtičev za dodatno varnost

  Zasloni na terminalih preprečujejo naključni vdor umazanije in drugih predmetov


SPECIFIKACIJE


Razpon izolacije

0,1 MΩ do 2 TΩ

Nazivne preskusne napetosti

250 V, 500 V, 1000 V, 2500 V, 5000 V

Natančnost priključne napetosti



preskusna napetost



â¥1000 V 0... 5 % nominalne vrednosti

preskusna napetost

Natančnost izolacije

±5 % ±3 števke

Tok kratkega stika

5 mA ±0,5 mA

Natančnost voltmetra

±2%rdg±3dgt

Napajanje

8 x LR6/AA baterije

Delovno temperaturno območje in vlažnost



-20°C do 45°C

Vlažnost

80 % RH

Temperaturno območje shranjevanja in vlažnost



-20 °C do 60 °C

Varnostna zaščita

Izolacija Cat III 600 V

Opomba

Storitvena napaka z navedenimi okoljskimi omejitvami je dvakratna intrinzična napaka

EMC

Skladno z IEC 61326-1:2013

Dimenzije

177 mm x 226 mm x 100 mm

Utež

1,9 kg (vključno z baterijo)


VS-3121


VS-3121Digitalni merilnik izolacijeje bil zasnovan za uporabo v električnih in industrijskih preskusih, kjer obratovalne napetosti presegajo 1000 V in so potrebne višje preskusne napetosti izolacije.

Za razliko od VS-3121A, VS-3121 ponuja fiksno območje napetosti 50 V, 100 V, 250 V, 500 V, 1000 V in 2500 V.



Oprema z delovno napetostjo nad 1 kV zahtevaDigitalni merilnik izolacijes pri napetostih nad 1 kV. Naše enote 5/10/15 kV v središču visokonapetostnega testiranja omogočajo najvišjo raven testiranja kakovosti skupaj z vrhunsko varnostjo, priročnostjo in prenosljivostjo.

Za popolno zmogljivost testiranja izolacije vseh visokokakovostnih





VS-3127

VS-3127Digitalni merilnik izolacijeponuja možnost izvajanja natančnih meritev izolacijske upornosti do 15 kV preskusne napetosti z največjo upornostjo 30 TΩ. Natančnost merjenja upora je ± 5 % od 1 MΩ do 3 TΩ!

Za komunalna in storitvena podjetja je VS-3127 vsestranski tester s svojo prilagodljivostjo in sposobnostjo preverjanja prihodnosti. Weshine VS-3127 je zasnovan za delo kjer koli delate.

Izhodna nazivna napetost doseže največ 7 prestav (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Največji tok kratkega stika 7mA

Test izolacijske upornosti (IR), test polarizacijskega indeksaï¼PI), test dielektričnega absorpcijskega razmerja (DAR). Način testiranja ramp (RAMP), način testiranja filtriranega upora (FR). *Preizkus kapacitivnosti (Cap.).

Funkcija nadzora napetosti, samodejno spremlja živo napetost izmerjene




ZAKAJ TESTIRATI PRI 15 KV?



5 kV do 15 kV bo potrojil preskusni tok - to lahko prepreči negativni preskusni tok v prisotnosti visokega šuma.

15 kV je določeno za sredstva od 35.000 V do 69.000 V na podlagi NETA ATS 2007.

Motorje nad 34.500 V je treba testirati pri 15 kV na podlagi NETA ATS 2007.


SPECIFIKACIJE


Razpon izolacije

0,1 MΩ do 30 TΩ

Nazivne preskusne napetosti

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Natančnost priključne napetosti



ï¼5%ï½10%ï¼±10V

Natančnost izolacije

1 MΩ do 3 TΩ, ±5% ±3 števke



ï¼3 TΩ, ±20% ±3 števke

Tok kratkega stika

â¥7 mA ±0,5 mA

Preizkusni način rampe

±2%rdg±3dgt

Napajanje

Povečajte prednastavljeno napetost s testiranjem z 10-odstotno stopnjo prednastavljene napetosti

Delovno temperaturno območje in vlažnost



-20°C do 50°C

Vlažnost

80 % RH

Temperaturno območje shranjevanja in vlažnost



-25 °C do 65 °C

Test napetosti

AC/DC: 0Vï½1000V,

Natančnost: ±5%rdg±3V

Preskus kapacitivnosti

10nFï½25uF,

Natančnost: ±10%rdg±10nF

Trenutni test

0,01nAï½7mA,

Natančnost: ±5%rdg±0,5nA

Varnostna zaščita

Izolacija Cat III 600 V

Opomba

Storitvena napaka z navedenimi okoljskimi omejitvami je dvakratna intrinzična napaka

EMC

Skladno z IEC 61326-1:2013

Dimenzije

280 mm x 260 mm x 160 mm

Utež

4,9 kg (vključno z baterijo)




Izbire


Weshine ima 8 let izkušenj posebej za celotno ponudbo električne opreme. Trenutno je Weshine izumil različneDigitalni merilnik izolacijeza vsak korak, kot je prikazano kot obrazec:


INFORMACIJE ZA NAROČANJE ZADigitalni merilnik izolacijeS

Mačka. št.

Največja preskusna napetost

Največji preizkusni obseg

IR/PI/DAR

KLANČINA

FR

kapa

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Na podlagi težav z dobavno verigo: Prosimo, kontaktirajte svojega želenega pooblaščenega distributerja Weshine za trenutne cene in dobavne roke.



Certifikati kakovosti



Vedno verjamemo, da je ves uspeh našega podjetja neposredno povezan s kakovostjo izdelkov, ki jih nudimo.Digitalni merilnik izolacijeizpolnjujejo najvišje zahteve glede kakovosti, določene v smernicah ISO9001, ISO14000:14001 in naš strog sistem nadzora kakovosti.
