Ultra nizkofrekvenčni visokonapetostni generator

Kot profesionalni proizvajalec na Kitajskem vam želi Weishine ponuditi visokokakovosten ultra nizkofrekvenčni visokonapetostni generator, ki je zasnovan za preskušanje odpornosti električne izolacije na izmenični tok, kjer bi običajna oprema za testiranje električne frekvence zahtevala preveliko zmogljivost. Pri preventivnem testiranju izolacije je visokonapetostno testiranje vzdržljivosti ena najpomembnejših metod za preverjanje, ali lahko izolacija opreme varno prenese navedeno preskusno napetost. Za preskusne objekte z veliko kapacitivnostjo, kot so napajalni kabli iz XLPE, močnostni kondenzatorji, veliki generatorji in motorji, je za preskušanje vzdržljivosti 50 Hz AC pogosto potreben velik preskusni transformator ali resonančni preskusni komplet. Ultranizkofrekvenčni testni sistem 0,1 Hz zmanjša zahtevano moč preskusa in naredi testiranje na terenu bolj praktično. Kompaktna in prenosna zasnova znižuje skupne stroške nabave za terenske inženirske ekipe.

Testna enota generira nadzorovano ultra nizkofrekvenčno izmenično visoko napetost. Razpoložljive izhodne frekvence so 0,1 Hz, 0,05 Hz, 0,02 Hz in 0,01 Hz. Nižja frekvenca omogoča instrumentu preizkušanje večjih kapacitivnih obremenitev, hkrati pa ohranjata velikost preskusne opreme in povpraševanje po moči obvladljivi. V skladu z navodili je sistem še posebej primeren za električno opremo z veliko ekvivalentno kapacitivnostjo, vključno z napajalnimi kabli, kondenzatorji, srednjimi in velikimi generatorji ter motorji.

Sestavine izdelka

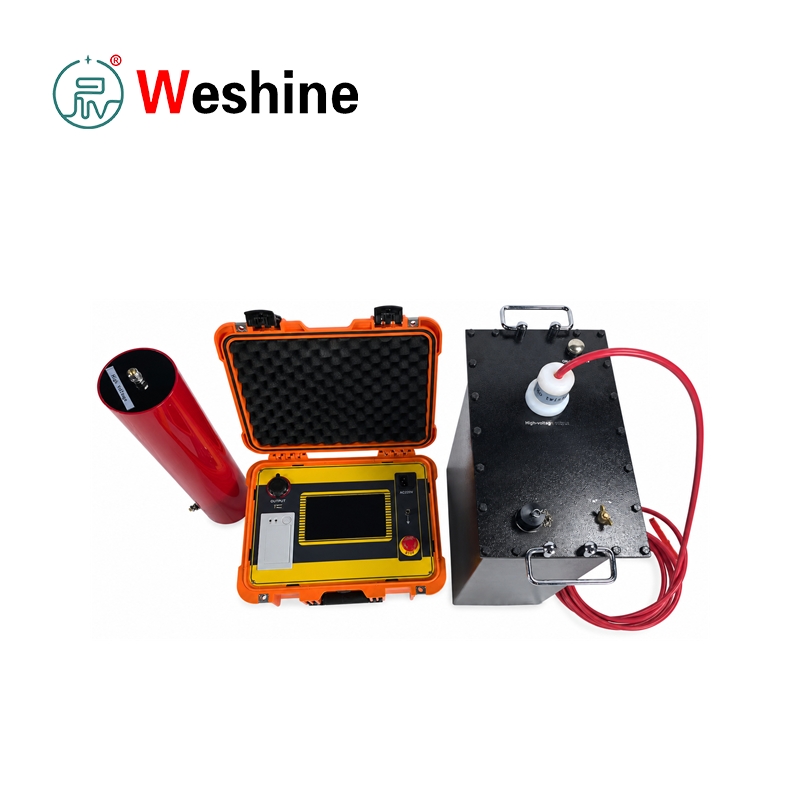

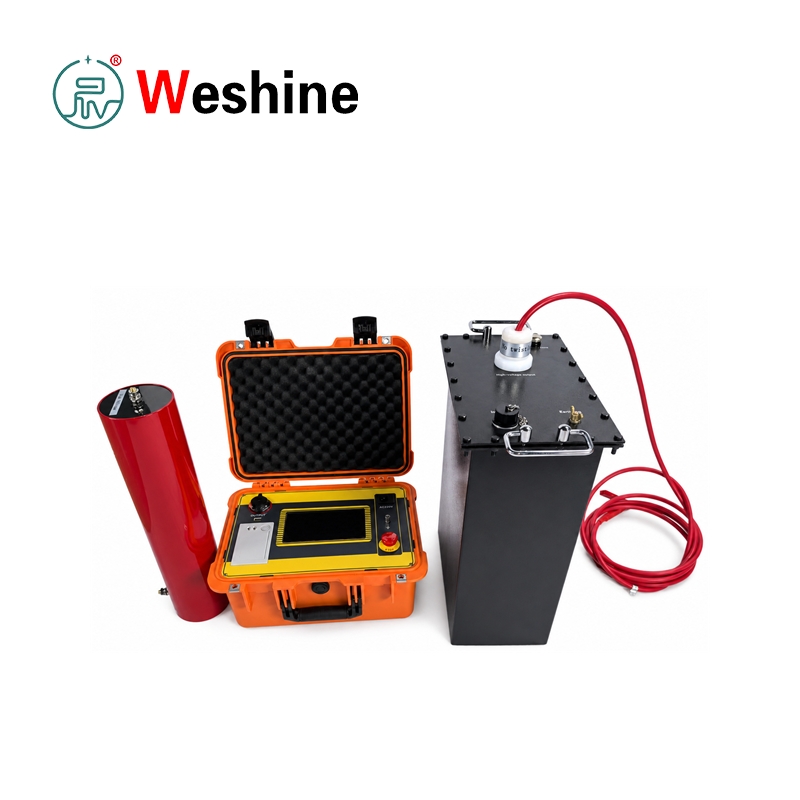

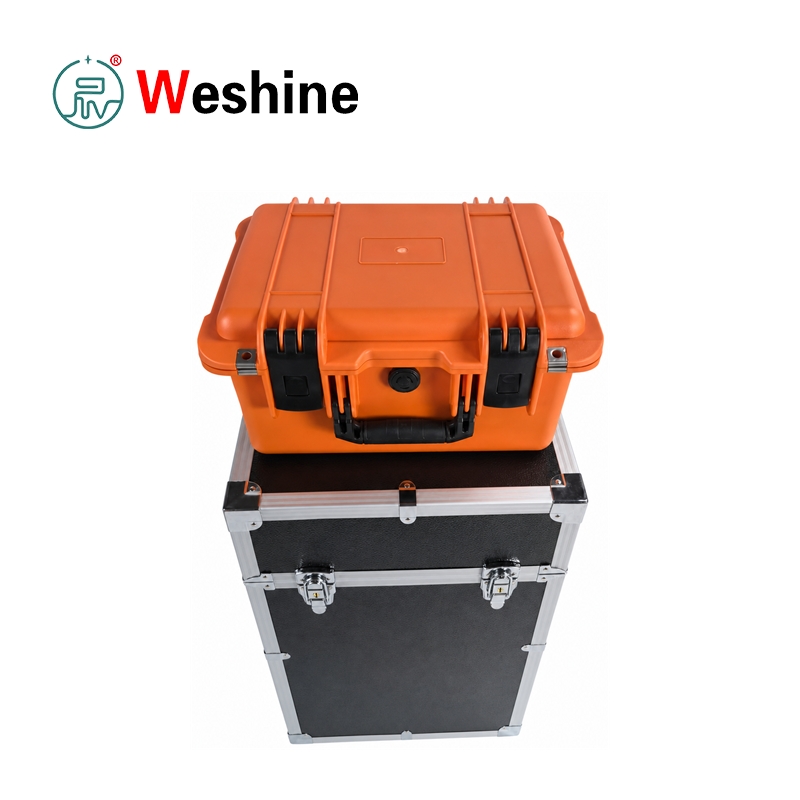

Sistem je sestavljen iz dveh glavnih delov: krmilnika in visokonapetostnega ojačevalnika.

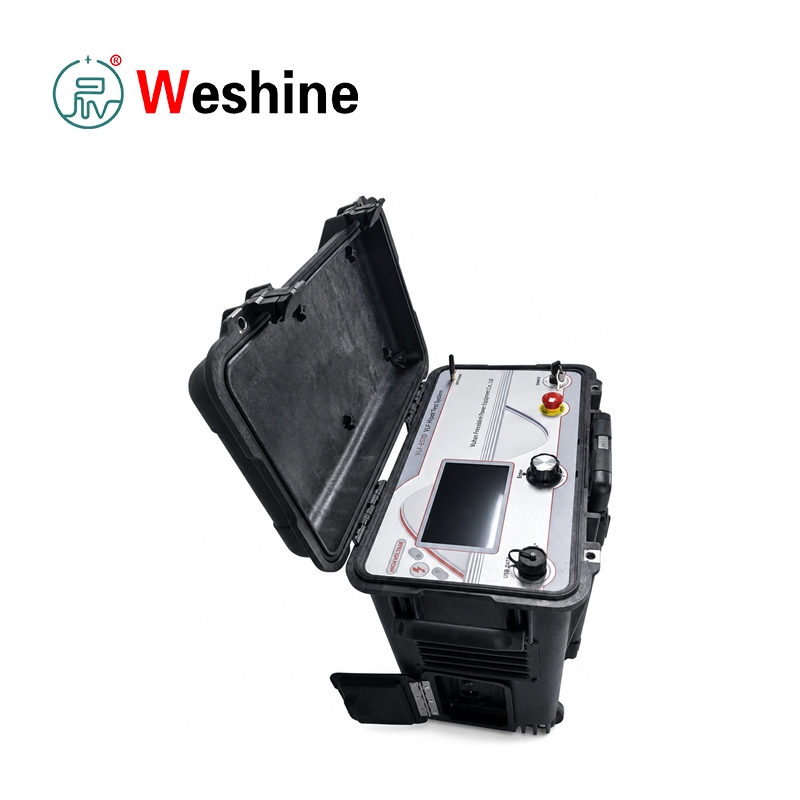

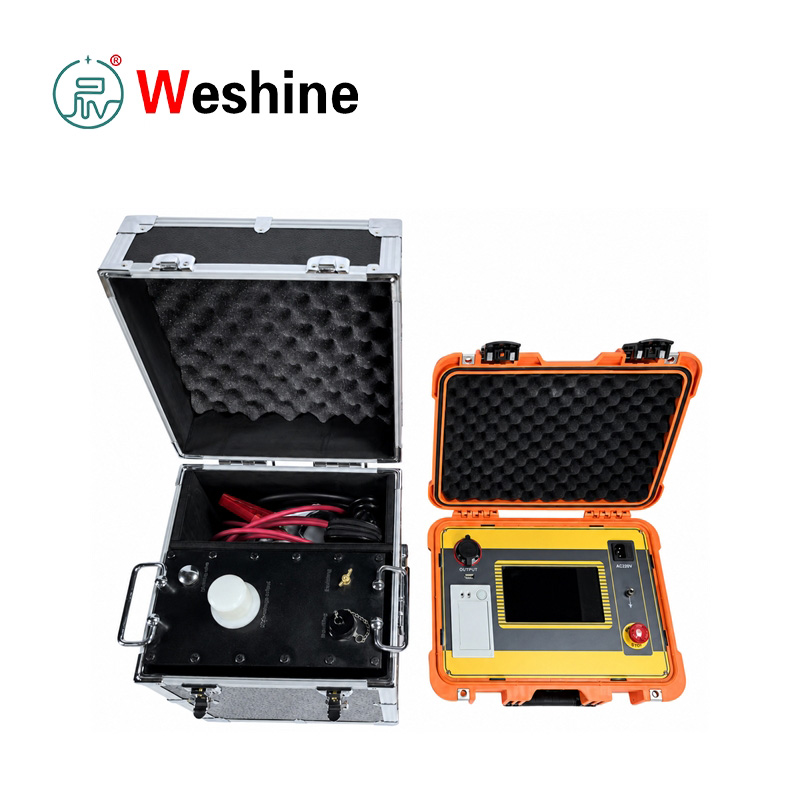

Krmilnik vključuje 7-palčni kapacitivni zaslon na dotik, stikalo za vklop, vhod AC 220 V, ozemljitveni terminal, komunikacijska vrata USB, tiskalnik in gumb za zaustavitev v sili.

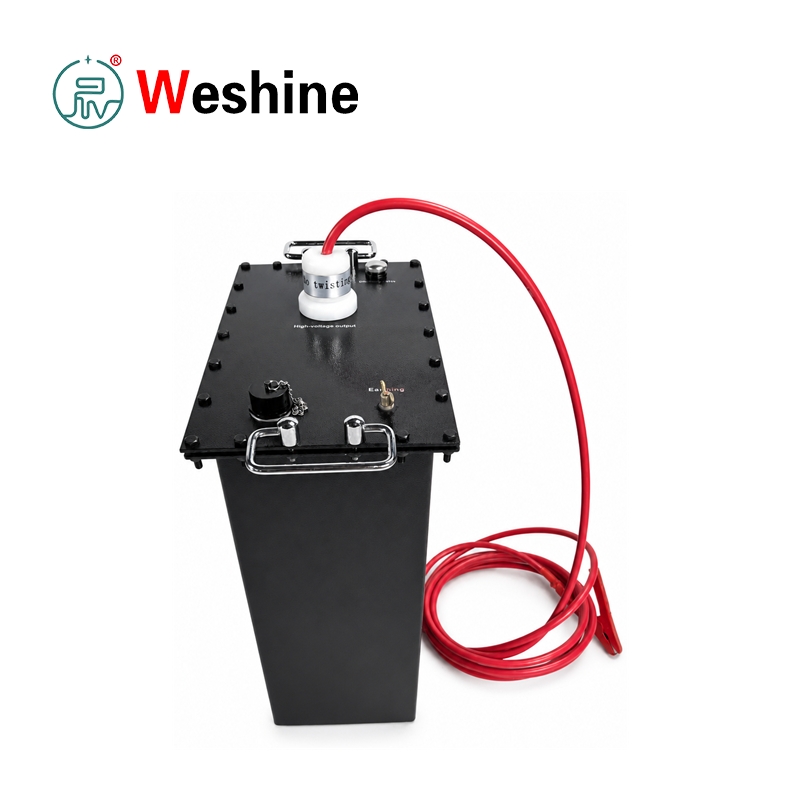

Ojačevalnik proizvaja visokonapetostni izhod in je povezan s krmilnikom prek priloženega nizkonapetostnega krmilnega kabla. Visokonapetostni izhod je povezan s preizkušanim objektom s pomočjo priloženega visokonapetostnega kabla in ozemljitvenih dodatkov.

Delovanje je avtomatizirano

Po ožičenju uporabnik na zaslonu na dotik nastavi izhodno frekvenco, trajanje preskusa, preskusno napetost, visokonapetostno mejo stranskega nadtoka in mejo prenapetosti. Ko se preizkus začne, instrument izvede samopreverjanje obremenitve, samodejno dvigovanje napetosti, izhod s konstantno amplitudo, časovno merjenje, normalno zaustavitev in samodejno praznjenje. Instrument se lahko ustavi s časovnikom ali z ročno zaustavitvijo. Zagotavlja tudi zaščito pred nenormalnim izklopom prek prenapetostne in pretokovne zaščite.

Ta ultra nizkofrekvenčni visokonapetostni generator uporablja visokonapetostno in nizkonapetostno zaprto zanko z negativno povratno zanko. Priročnik navaja, da izhod ne povzroči kapacitivnega učinka dviga. Več zaščitnih funkcij vključuje prenapetostno zaščito, visokonapetostno stransko nadtokovno zaščito in nizkonapetostno stransko nadtokovno zaščito, s časom delovanja zaščite največ 10 ms. Krmilnik in visokonapetostni generator sta povezana preko nizkonapetostnega krmiljenja, za varnejše delovanje pa se uporablja optično krmiljenje. Vzdržljiva zasnova strojne opreme, dolga življenjska doba za dolgotrajno projektno uporabo in večkratno testiranje.

Rezultate testiranja je mogoče natisniti neposredno kot poročilo o preskusu. Zgodovinski podatki se samodejno shranijo po običajni zaustavitvi časovnika, ročni zaustavitvi, zaustavitvi prenapetostne zaščite ali zaustavitvi zaščite pred prenapetostjo. Instrument lahko shrani do 64 zapisov meritev; starejši zapisi se samodejno izbrišejo, ko je presežena omejitev prostora za shranjevanje. Sistem podpira tudi nastavitev datuma in časa, preklapljanje med kitajskim in angleškim vmesnikom, samodejno shranjevanje, samodejno tiskanje in komunikacijo USB z zgornjo programsko opremo za upravljanje.

Preskusna oprema je v skladu z DL/T 849.4-2004, Splošni tehnični pogoji za visokonapetostne generatorje ultra nizke frekvence. Priročnik se prav tako sklicuje na preskusno metodo VLF 0,1 Hz za napajalne kable z izolacijo iz XLPE 35 kV in manj. Pri uporabi na terenu kapacitivnost preskusnega predmeta ne sme preseči nazivne kapacitivne obremenitve izbrane konfiguracije instrumenta. Če je kapacitivnost preskusnega predmeta nižja od 0,05 μF, se lahko vzporedno poveže pomožni kondenzator 0,05 μF za podporo normalnega izhoda.

Parameter izdelka

Vodnik po izdelku

Načelo delovanja VLF testne naprave

Prenosna naprava za testiranje VLF deluje tako, da preskus odpornosti na moč frekvence 50 Hz nadomesti z ultra nizkofrekvenčnim preizkusom AC.

Pri kapacitivnih preskusnih predmetih je tok sorazmeren s frekvenco, kapacitivnostjo in napetostjo. Z zmanjšanjem frekvence na 0,1 Hz ali nižje se zahtevana preskusna zmogljivost močno zmanjša, hkrati pa se ohrani praktični namen preskusa odpornosti izolacije na izmenični tok.

Priključitev opreme pred testiranjem

Pred testiranjem povežite:

v skladu s shemo ožičenja v priročniku.

Ozemljitvena sponka mora biti povezana z zemljo. AC vhod je povezan z virom napajanja 220 V, 50 Hz.

Če uporabljate prenosni generator, morata biti izhodna napetost in frekvenca generatorja stabilni.

Nastavitev parametrov in priprava testa

Vklopite krmilnik in odprite zaslon za nastavitev parametrov.

Nastavite naslednje parametre:

Razpoložljive frekvence vključujejo:

Trajanje testa lahko nastavite od 0 do 99 minut.

Vrednosti napetosti in toka, ki jih prikazuje instrument, so konične vrednosti.

Samodejni preskusni proces

Po pritisku na Start instrument izvede samokontrolo.

Postopek testiranja vključuje:

1. Samopreverjanje obremenitve
2. Samodejni dvig napetosti
3. Izhod s konstantno amplitudo
4. Prenesti čas
5. Samodejni izklop in praznjenje

Če obremenitev ni zaznana, krmilnik prikaže opozorilo brez obremenitve.

Ko je dosežena nastavljena napetost, instrument vzdržuje izhod s konstantno amplitudo in začne postopek merjenja vzdržljivosti.

Ko je nastavljeni čas dosežen, sistem ustavi visokonapetostni izhod in samodejno izprazni testni predmet.

Načini zaustavitve in upravljanje podatkov

Instrument podpira:

Normalna zaustavitev

Nenormalna zaustavitev

V vsakem načinu zaustavitve se podatki o preskusu shranijo kot zgodovinski podatki.

Uporabniki lahko:

Vodnik za testiranje kablov

Za testiranje kabla:

1. Pred testiranjem odklopite vso električno opremo, ki je priključena na kabel.
2. Z megohmetrom izmerite izolacijski upor.
3. Izvedite preskus vzdržljivosti VLF šele, ko je preverjanje izolacije sprejemljivo.

Priročnik določa:

Trajanje preizkusa:

Vodnik za testiranje sinhronih motorjev

Za testiranje sinhronega motorja priročnik priporoča fazno testiranje.

Metoda testiranja:

Preskusni čas je na splošno enak preskusu odpornosti na močnostno frekvenco, običajno:

Med preskušanjem morajo operaterji upoštevati:

Varnostni odpust po testiranju

Po izklopu uporabite razelektritveno palico, da popolnoma izpraznite preskusni predmet, preden odstranite morebitne kable.

Ta korak je bistven, zlasti za kapacitivno opremo, kot so:

Lastnosti

1．Podpira 0,1 Hz ultra-nizkofrekvenčno AC testiranje vzdržljivosti.

2．Podpira izbiro izhodne frekvence 0,05 Hz, 0,02 Hz in 0,01 Hz.

3．Zagotavlja samodejni dvig napetosti, izhod s konstantno amplitudo, čas, zaustavitev in praznjenje.

4．Meri in prikaže visokonapetostni izhod in preskusni tok kot najvišje vrednosti.

5．Zagotavlja prenapetostno zaščito za visokonapetostni izhod.

6．Zagotavlja visokonapetostno in nizkonapetostno stransko zaščito pred pretokom.

7．Samodejno prekine izhod, ko napetost ali tok preseže nastavljeno mejo.

8．Čas delovanja zaščite ne več kot 10 ms.

9．Zagotavlja delovanje 7-palčnega kapacitivnega zaslona na dotik.

10．Prikaže testne podatke in izhodno valovno obliko na zaslonu na dotik.

11．Vključuje samodejno shranjevanje zgodovinskih podatkov za do 64 zapisov.

12．Zagotavlja vgrajen tiskalnik za tiskanje testnega poročila.

13．Podpira komunikacijo USB z zgornjo programsko opremo za upravljanje.

14．Vključuje preklapljanje med kitajskim in angleškim vmesnikom.

15. Zagotavlja visokonapetostno in nizkonapetostno negativno povratno kontrolo z zaprto zanko.

16．Podpira testiranje odpornosti na AC testnih predmetov z veliko kapacitivnostjo.

17．Vključuje razelektritveno palico in ozemljitveni kabel za varno praznjenje po preskusu.

18. Zagotavlja gumb za zaustavitev v sili na krmilniku.

19．Podpira delovanje v zaprtih prostorih in na prostem.

20．Vključuje kompenzacijski kondenzator za testne predmete z majhno kapacitivnostjo.

Scenariji uporabe

Power Utilities

Podjetja za oskrbo z električno energijo uporabljajo preskusno opremo VLF za preskušanje vzdržljivosti srednjenapetostnih napajalnih kablov, velikih motorjev, generatorjev, kondenzatorjev in druge električne opreme z veliko kapacitivnostjo med preventivnim vzdrževanjem in prevzemnim testiranjem.

Proizvajalci transformatorjev

Proizvajalci transformatorjev in električne opreme lahko preskusni komplet uporabljajo na testnih območjih, kjer izolacijski sistemi z veliko kapacitivnostjo zahtevajo preverjanje vzdržljivosti AC pri zmanjšani frekvenci.

Elektrarne

Elektrarne uporabljajo instrument za testiranje vzdržljivosti navitij statorja generatorja, velikih motorjev, servisnih kablov postaj in povezanih izolacijskih sistemov med zagonom, remontom in rednim vzdrževanjem.

železnice

Železniški napajalni sistemi uporabljajo srednjenapetostne kable in rotacijsko opremo. Preskusna enota podpira testiranje vzdržljivosti na terenu med načrtovanimi izpadi zaradi vzdrževanja.

Industrijski obrati

Industrijski obrati, kot so rudarski, petrokemični, jeklarski in proizvodni obrati, lahko uporabljajo instrument za testiranje odpornosti izolacije kablov in motorjev v sistemih za distribucijo električne energije v obratih.

Univerze

Univerze in centri za usposabljanje lahko uporabljajo sistem za poučevanje principov preskusa vzdržljivosti VLF, izračun kapacitivnega toka, preskusne postopke kablov in prakso varnosti pri visoki napetosti.

Testni laboratoriji

Visokonapetostni laboratoriji se lahko zanesejo na ultra nizkofrekvenčni visokonapetostni generator za preizkušanje odpornosti na izmenični tok kapacitivnih testnih predmetov, vzorcev kablov, motorjev in izolacijskih sistemov, ki zahtevajo nadzorovano ultra nizkofrekvenčno napetost.

Vzdrževanje kablov

Ekipe za vzdrževanje kablov uporabljajo preskusno napravo za teste sprejemljivosti kablov XLPE, preventivne teste, nadaljnje preglede napak in preverjanje izolacije po namestitvi ali popravilu.

Aplikacije

1．0,1 Hz VLF AC preskus vzdržljivosti.

2．XLPE napajalni kabel vzdrži preskušanje.

3．35 kV in manj testiranje izolacije kabla.

4．Testiranje vzdržljivosti močnostnega kondenzatorja.

5. Testiranje izolacije srednjega in velikega generatorja.

6. Preizkus vzdržljivosti navitja statorja motorja.

7. Preskušanje predaje kabla.

8. Testiranje preventivnega vzdrževanja kablov.

9. Preverjanje izolacije opreme z veliko kapacitivnostjo.

10. Preizkus vzdržljivosti AC na terenu z zmanjšano preskusno močjo.

11. Samodejno časovno visokonapetostno testiranje.

12. Preskušanje odpornosti proti prenapetosti in pretoku.

13. Shranjevanje zgodovinskih testnih zapisov.

14. Izdelava natisnjenega poročila o preskusu.

15.Preverjanje stanja izolacije pred vklopom.

Primer stranke

Panoga: izvajalec vzdrževanja kablov.

Težava: Izvajalec vzdrževanja je moral opraviti sprejemno testiranje na novo nameščenem srednjenapetostnem XLPE kablu. Konvencionalno opremo za AC, ki je vzdržljiva na močni frekvenci, je bilo težko prevažati in je zaradi kapacitivnosti kabla zahtevala večjo moč. Ekipa je potrebovala prenosno rešitev, ki je odporna na izmenični tok in je primerna za testiranje kablov na terenu.

Postopek testiranja: Tehniki so odklopili vso opremo, povezano s kablom, in najprej preverili vsako fazo z megaommetrom. Po potrditvi sprejemljive izolacijske upornosti so priključili krmilnik, ojačevalnik, visokonapetostni izhodni kabel, ozemljitveni kabel in odvodno palico v skladu s preskusno napeljavo. Preskusna napetost je bila nastavljena glede na fazno napetost kabla, nadtokovna vrednost pa je bila izračunana iz kapacitivnosti kabla, preskusne frekvence in napetosti. Ekipa je izbrala izhod 0,1 Hz, nastavila zahtevano trajanje preizkusa in začela samodejno dvigovanje napetosti.

Rezultat: Instrument je dokončal samodejni dvig napetosti, izhod s konstantno amplitudo, čas, zaustavitev in praznjenje. Med vzdržljivim obdobjem ni bilo opaziti nobene destruktivne razelektritve, nenormalnega zvoka, dima, vonja, nestabilne napetosti ali nenormalnega toka. Testni podatki so bili shranjeni in natisnjeni za zapis projekta.

Prednosti: Izvajalec je opravil preskus vzdržljivosti kabla AC z manjšim in bolj praktičnim terenskim sistemom. Samodejna zaščita, čas, praznjenje, shranjevanje in tiskanje so pripomogli k zmanjšanju ročnega delovanja in izboljšali testno dokumentacijo.

pogosta vprašanja

Za kaj se uporablja ultra nizkofrekvenčni visokonapetostni generator? Uporablja se za testiranje vzdržljivosti VLF AC električne opreme z veliko kapacitivnostjo, zlasti napajalnih kablov, močnostnih kondenzatorjev, generatorjev in motorjev.

Zakaj uporabljati 0,1 Hz VLF testiranje namesto 50 Hz AC preskusa vzdržljivosti? Testni objekti z veliko kapacitivnostjo zahtevajo visok tok pri 50 Hz. Zmanjšanje preskusne frekvence na 0,1 Hz močno zmanjša zahtevano preskusno zmogljivost, zaradi česar je testiranje odpornosti AC na terenu bolj praktično.

Katere izhodne frekvence so na voljo? Testna enota podpira nastavitve izhodne frekvence 0,1 Hz, 0,05 Hz, 0,02 Hz in 0,01 Hz.

Kakšna je največja kapacitivna obremenitev? Največja obremenitev je 0,5 μF pri 0,1 Hz, 1,1 μF pri 0,05 Hz, 2,2 μF pri 0,02 Hz in 5,5 μF pri 0,01 Hz.

Katere zaščitne funkcije so vključene? Instrument vključuje prenapetostno zaščito, visokonapetostno stransko prenapetostno zaščito, nizkonapetostno stransko prenapetostno zaščito, zaustavitev v sili in samodejno praznjenje po izklopu.

Ali lahko testni set natisne poročila o preskusih? ja Vgrajeni tiskalnik lahko natisne trenutne testne podatke in zgodovinske podatke, prikazane na zaslonu.

Koliko zgodovinskih zapisov je mogoče shraniti? Instrument lahko shrani do 64 zgodovinskih testnih zapisov. Zapisi, starejši od zadnjih 64, se samodejno izbrišejo.

Kateri varnostni ukrepi so potrebni po testiranju? Po izklopu uporabite razelektritveno palico, da popolnoma izpraznite preskusni predmet, preden odstranite morebitne kable. Visokonapetostno testiranje naj izvaja samo usposobljeno osebje, ki upošteva varnostne postopke za visoko napetost.

Prednosti Weshine

Weshine Electric ponuja električno opremo za testiranje za elektroenergetska podjetja, izvajalce, industrijske obrate, laboratorije in ekipe za vzdrževanje kablov. Za testiranje vzdržljivosti VLF se Weshine osredotoča na praktično delovanje na terenu, stabilen visokonapetostni izhod, samodejno zaščito, popolno dodatno opremo in jasno dokumentacijo o preskusih. Instrumenti so opremljeni s tovarniško inšpekcijsko evidenco in navodili za delovanje, ki podpirajo zanesljivo uporabo po dostavi.

Weshine lahko strankam pomaga pri izbiri modela, nastavitvi preskusne napetosti kabla, oceni kapacitivnosti obremenitve in prilagojenih zahtevah za testiranje. Če iščete stabilno, dolgoročno preskusno opremo, lahko naš ultranizkofrekvenčni visokonapetostni generator popolnoma zadovolji vaše različne zahteve glede testiranja na kraju samem. Z inženirskimi izkušnjami, nadzorom kakovosti, tehnično podporo, zanesljivimi rešitvami za testiranje in mednarodnimi storitvami Weshine uporabnikom pomaga pri učinkovitem in varnem izvajanju testiranja izolacije kablov in velike kapacitivnosti. Hitra globalna logistika, več možnosti plačila za množične kupce v tujini.
