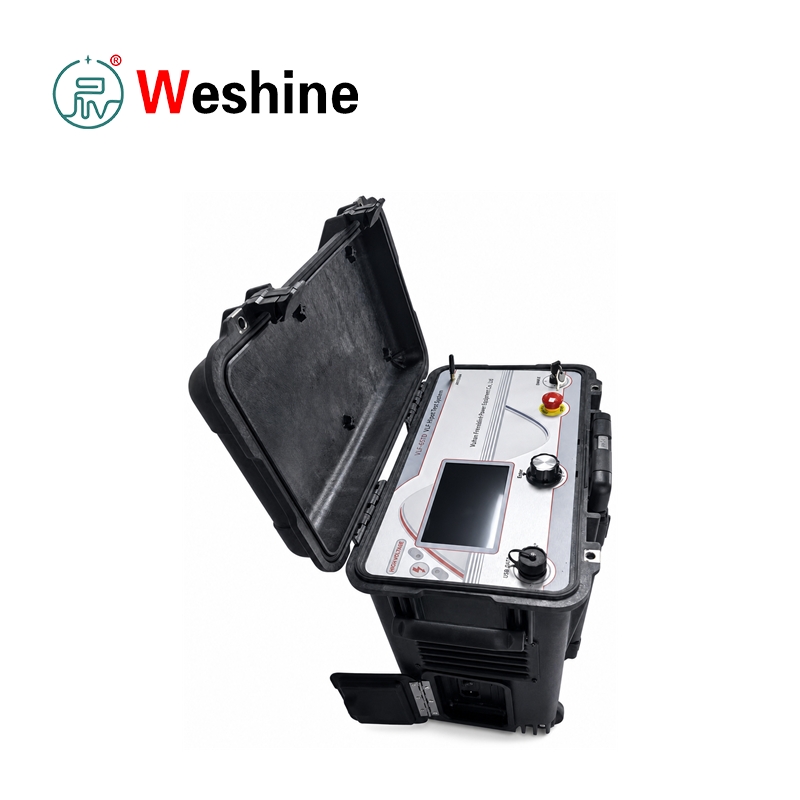

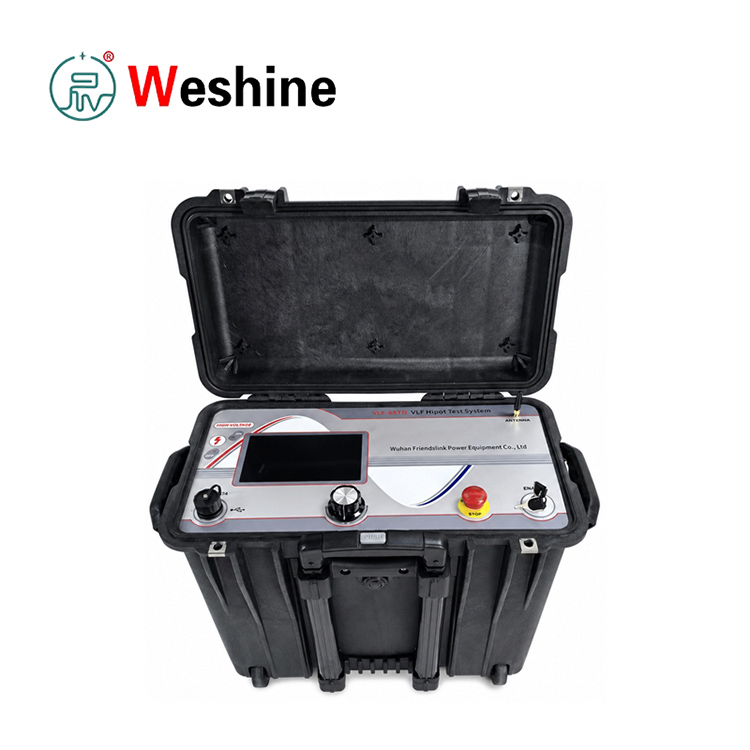

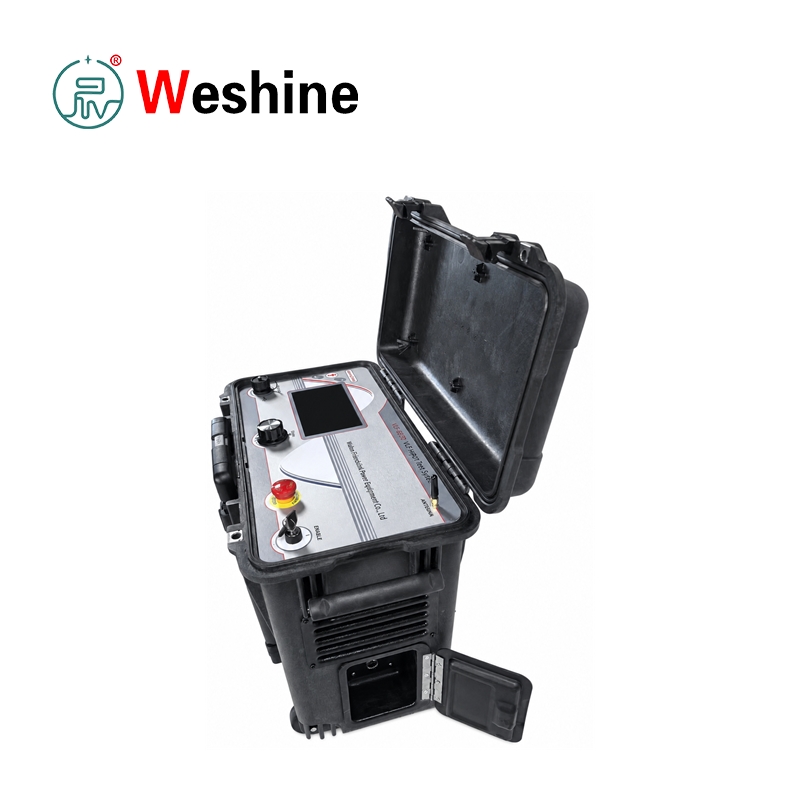

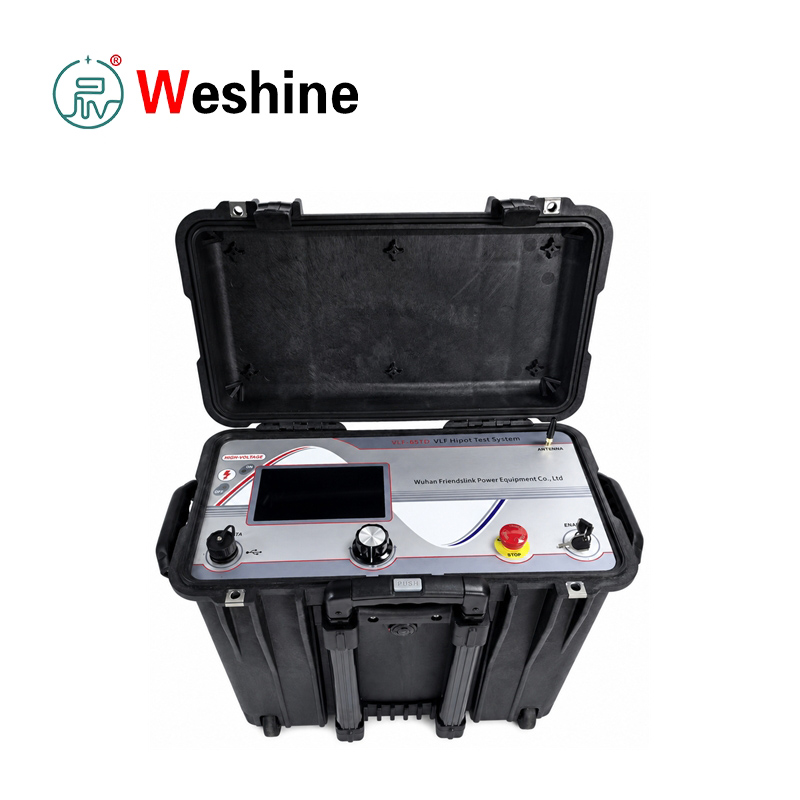

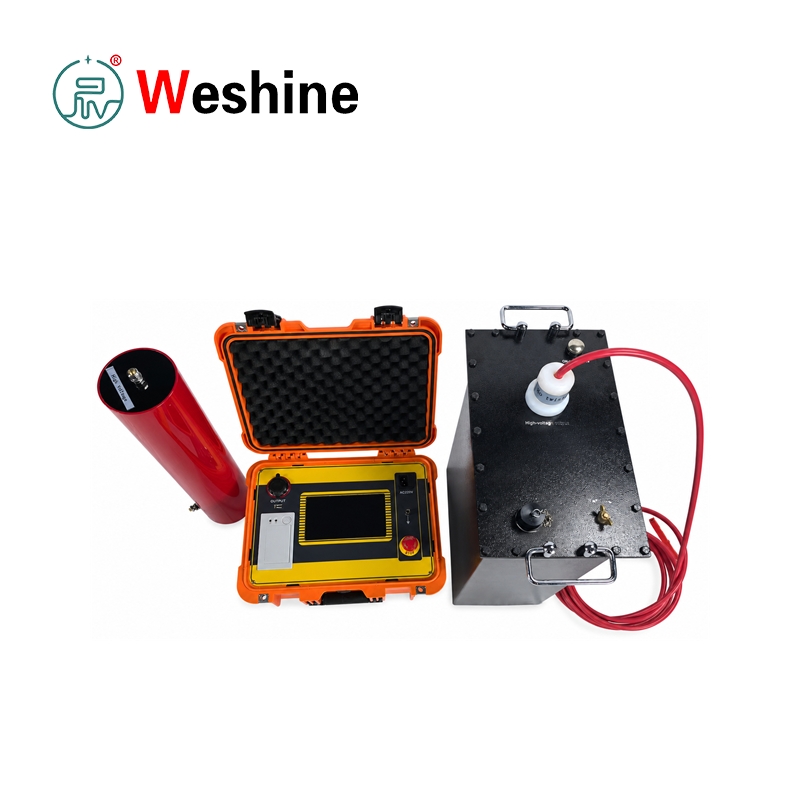

VLF Tan Delta testni sistem

Vzdržljiv VLF Tan Delta Test System, ki ga ponuja Weshine, profesionalni proizvajalec na Kitajskem, je zasnovan za diagnostiko izolacije in testiranje vzdržljivosti srednjenapetostnih napajalnih kablov. V eni kompaktni enoti združuje VLF izmenično vzdržljivo napetost in merjenje dielektričnih izgub. Oprema je v skladu s standardoma CENELEC HD 620 S1:1996 in HD 621 S1:1996, ki veljata za PE, XLPE in papirno izolirane kable.

Med rutinskim vzdrževanjem kablov nevidnih napak izolacije, vključno s staranjem vodnega drevesa, kontaminacijo, mehanskimi poškodbami in delnim poslabšanjem, ni mogoče odkriti s preprostim vizualnim pregledom. Preizkus sinusnega vala VLF s frekvenco 0,1 Hz povzroči obremenitev izmeničnega toka na izolacijo kabla, medtem ko zahteva veliko manj moči kot tradicionalna preskusna oprema s frekvenco 50 Hz, zaradi česar je terensko testiranje dolgih srednjenapetostnih kablov veliko lažje.

Ta testni sistem VLF Tan Delta zagotavlja VLF sinusni izhod za preskuse vzdržljivosti in neposredne meritve tan delta. Tan delta odčitek odraža faktor dielektrične izgube kabelske izolacije, ki ocenjuje stopnjo staranja in poslabšanja. Enota samodejno izvaja preskuse izgube pod več nivoji napetosti po določenem postopku: 0,5 cikla U0, cikla U0 in 1,5 cikla U0. Po končanih vseh krogih se podatki o testu shranijo in kabel je popolnoma izpraznjen.

Na voljo sta dve standardni konfiguraciji: 34 kV in 45 kV peak modeli. Enota 34 kV ustvarja sinusni val do 24 kV RMS (34 kV vrh); enota 45 kV doseže 31,8 kV RMS (45 kV vrh). Vgrajen je tudi izhod enosmerne napetosti v razponu ±1~34 kV za različico 34 kV in ±1~45 kV za različico 45 kV. Podprta sta tudi testna načina pravokotnega vala in enosmernega toka.

Za vzdrževanje kabelskega plašča preskusni stroj podpira pregled plašča in lociranje napak z največ 10 kV izhodom. Merjenje toka uhajanja v enosmernem načinu pomaga oceniti splošno kakovost izolacije kabla. Vgrajeno zaznavanje okvare takoj prekine visoko napetost, ko pride do preskoka ali okvare kabla, in nudi popolno zaščito.

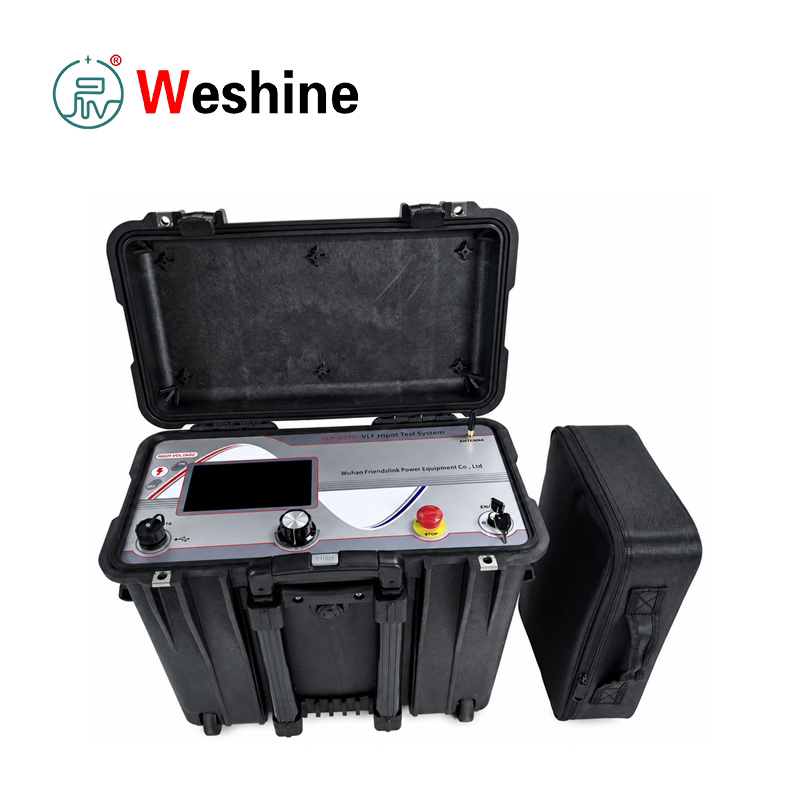

Celoten komplet vključuje glavni preskusni gostitelj, visokonapetostni kabel, ozemljitveno žico, napajalni kabel, bliskovni pogon USB in torbo za dodatke. Vrata USB 2.0 omogočajo izvoz podatkov in nadgradnjo vdelane programske opreme. Vsi testni dnevniki so shranjeni lokalno in jih je mogoče izvoziti v USB za ustvarjanje poročila na osebnem računalniku. Programska oprema za ujemanje podpira hkratno odpiranje podatkovnih datotek faze A/B/C in izda podrobna poročila s preskusnimi vrednostmi in krivuljami dielektričnih izgub.

Varnost je na prvem mestu. Med delovanjem bo nastala visoka napetost, zato smejo delati samo strokovno usposobljeni tehniki. Operaterji morajo dosledno upoštevati pet osnovnih varnostnih pravil: prekiniti napajanje, zakleniti ponovno napajanje, preveriti ničelno napetost, ozemljitev in kratek stik, izolirati sosednje komponente pod napetostjo. Visokonapetostno testiranje zahteva dva ali več osebja na kraju samem za nadzor.

Vodnik po izdelku

Integrirani tester kablov deluje tako, da na preizkušene kable uporabi nadzorovano sinusno napetost 0,1 Hz. V primerjavi z običajnim 50 Hz AC testiranjem ultra nizkofrekvenčna tehnologija močno zmanjša trenutno povpraševanje po kapacitivnih kabelskih obremenitvah, kar omogoča prenosno terensko pregledovanje srednjenapetostnih kablov.

Pred priključitvijo kabla dosledno upoštevajte pet varnostnih pravil pri visoki napetosti. Prepričajte se, da je preskusni kabel izklopljen, izoliran, preverjen z napetostjo, ozemljen in v kratkem stiku. Vsi deli pod napetostjo v bližini morajo biti pokriti ali ločeni. Samo usposobljeni operaterji lahko uporabljajo opremo z vsaj enim nadzornikom.

Dodatke priključite v določenem vrstnem redu: najprej povežite ozemljitveni kabel z ozemljitvenim terminalom gostitelja, nato pa z zaščitno ozemljitvijo postaje; priključite visokonapetostni kabel na visokonapetostna izhodna vrata; povežite notranji vodnik visokonapetostnega kabla s fazo ali plaščem kabla prek ustreznih priključkov; pritrdite oklop visokonapetostnega kabla na bližnjo ozemljitveno palico; končno priključite napajalni kabel.

Za preskuse vzdržljivosti VLF izberite valovno obliko, nazivno napetost, frekvenco in trajanje preskusa. Konična napetost, tok, izhodna valovna oblika, nastavljena frekvenca in efektivne vrednosti so prikazane na zaslonu v realnem času. Časovnik se samodejno zažene, ko napetost doseže prednastavljeno vrednost.

Za diagnozo tan delta aktivirajte funkcijo dielektričnih izgub in vnesite nazivno fazno napetost kabla U0. Naprava bo sprožila samodejne preskusne cikle in vsaka popolna meritev traja približno 3 minute 30 sekund. Beleži kapacitivnost kabla, upor, povprečno dielektrično izgubo in vrednosti izgube v realnem času pod 0,5 U0, 1,0 U0 in 1,5 U0.

Ko je testiranje končano, se podatki samodejno shranijo in kabel se popolnoma izprazni. Uporabniki lahko brskajo po zgodovinskih zapisih, izvozijo posamezne ali več dnevnikov v USB 2.0 in ustvarijo natisljiva poročila prek podporne programske opreme. Orodje prikazuje krivulje izgub in neodvisne podatke za tri faze kabla.

Pri testiranju ovoja ali natančnem določanju napak preverite, ali kabelski plašč ni ozemljen na obeh koncih, brez posredne ozemljitve prek spojev ali priključkov. Največji izhod za pregled plašča in iskanje napak je 10 kV.

Lastnosti

1．Podpira VLF sinusni AC preskus vzdržljivosti

2．Funkcija merjenja dielektrične izgube tan delta vse v enem

3．Dve možnosti temenske napetosti: 34 kV in 45 kV

4. Sinusni izhod: največ 24 kV RMS ali 31,8 kV RMS

5．Vgrajen izhod enosmerne napetosti za dodatne teste izolacije

6．Na voljo je način testiranja napetosti pravokotnega vala

7．Funkcija merjenja toka uhajanja v enosmernem načinu

8．Največ 10 kV izhod za preskus plašča in natančno določanje napak na plašču

9. Zaporedja samodejnega testiranja dielektričnih izgub pri 0,5 U0, U0 in 1,5 U0

10．Prikaz najvišje napetosti in toka v realnem času med delovanjem

11. Vizualizacija izhodne valovne oblike v realnem času na zaslonu

12．Samodejni visokonapetostni izklop ob izpadu napetosti

13．Lokalni notranji pomnilnik za vse testne dnevnike

14．Testni izvoz podatkov prek vmesnika USB 2.0

15．Podporna programska oprema za izpis poročila o preskusu po meri

16．Funkcija nadgradnje vdelane programske opreme prek pogona USB

17．Večjezični vmesnik (angleščina in poenostavljena kitajščina)

18. Opremljen z gumbom za zaustavitev v sili in visokonapetostno izhodno ključavnico

19. Zasnova zaščite pred povratno napetostjo

20．Prenosni zaščitni kovček za testiranje kablov na prostem

Scenariji uporabe

Power Utilities

Upravljavci omrežij sprejmejo preskusno enoto za zagon srednjenapetostnega kabla, redno vzdrževanje, diagnostiko tan delta, pregled plašča in oceno izolacije na distribucijskih omrežjih in transformatorskih postajah.

Proizvajalci transformatorjev

Tovarne transformatorjev in električne opreme uporabljajo tester za preskuse izolacije kablov in komponent, ki zahtevajo merjenje napetosti VLF in dielektričnih izgub.

Elektrarne

Elektrarne se zanašajo na opremo za pregledovanje kablov postaj, vzdrževanje kablov pomožnega generatorja, testiranje plašča in diagnozo izolacije med izpadi zaradi vzdrževanja.

železnice

Železniška elektroenergetska omrežja polagajo srednjenapetostne kable v vlečne transformatorske postaje in daljnovode. Naprava podpira preskuse odpornosti kablov in analizo tan delta med vzdrževalnimi okni.

Industrijski obrati

Rudarske, petrokemične, jeklarske in proizvodne delavnice ga uporabljajo za preizkuse sprejemljivosti novih kablov, periodično vzdrževanje in preiskavo napak na plašču.

Univerze

Visoke šole in raziskovalni inštituti uporabljajo preskusno napravo za poučevanje teorij testiranja kablov VLF, izračuna dielektričnih izgub, analize staranja izolacije in standardov za visokonapetostno varnost delovanja.

Testni laboratoriji

Profesionalni visokonapetostni in kabelski laboratoriji uporabljajo ta testni sistem VLF Tan Delta za izvajanje preskusov vzdržljivosti VLF, merjenje tan delta, pregledovanje plašča in diagnostične storitve kablov tretjih oseb.

Vzdrževanje kablov

Posadke za servisiranje kablov uporabljajo opremo za inšpekcijo kablov iz XLPE, PE in s papirjem izoliranih kablov, diagnozo staranja vodnega drevesa, lociranje napak na plašču in izdelavo poročil o preskusih.

Veljavni preskusni elementi

1．VLF sinusni kabel vzdrži preskušanje

2. Preskušanje dielektričnih izgub srednjenapetostnega kabla tan delta

3．Diagnoza staranja izolacije kabla iz XLPE

4．Preverjanje vzdržljive napetosti kabla PE

5. Testiranje delovanja kabla, izoliranega s papirjem

6.Ocena poslabšanja dreves za kabelsko vodo

7. Testiranje kabelskega plašča do 10 kV

8．Določanje napak na plašču kabla

9. Preizkus vzdržljivosti enosmerne napetosti

10. Testiranje napetosti pravokotnega vala

11. Merjenje toka uhajanja v enosmernem načinu

12. Sprejemni testi prevzema novih kablov

13. Testi rednega preventivnega vzdrževanja kablov

14．Trifazno integrirano ustvarjanje poročila o preskusu

15．Lokalno shranjevanje dnevnikov in izvoz podatkov USB

Primer stranke

Področje industrije:Vzdrževanje srednjenapetostnih kablov

Projektne težave

Ekipa za vzdrževanje električnega omrežja je morala oceniti več postaranih XLPE kabelskih podajalnikov. Preprosti preskusi vzdržljivosti so lahko preverili le odpornost proti okvaram, medtem ko je ekipa potrebovala tudi podatke o dielektričnih izgubah, da bi presodila staranje izolacije in prepoznala kable s potencialnimi napakami vodnega drevesa.

Potek preskusnega delovanja

Tehniki so izolirali ciljni kabel, upoštevali pet varnostnih specifikacij, ozemljili celoten komplet, priključili visokonapetostni kabel in oklopno žico po navodilih, nato pa vklopili preskusno enoto. Izbrali so testni način tan delta, napolnili nazivno fazno napetost kabla U0, sprostili zaustavitev v sili in visokonapetostno zaporo, nato pa začeli samodejno testiranje. Enota je izmerila dielektrične izgube pod 0,5 U0, U0 in 1,5 U0, shranila podatke in po zaključku izpraznila kabel.

Rezultat testa

Osebje je preverilo zgodovinske zapise in vse podatke izvozilo na pogon USB. Ustrezna programska oprema je ustvarila poročila o primerjavi faz z vrednostmi dielektričnih izgub in krivuljami trendov. Kabli z normalnimi indikatorji izgube so ostali v uporabi, močno dotrajani pa so bili predvideni za nadaljnji nadzor.

Prednosti aplikacije

Skupina je z eno prenosno napravo končala pregled vzdržljive napetosti in diagnozo staranja. Samodejni preskusni cikli, izvoz USB in ustvarjanje poročil močno izboljšajo sledljivost podatkov in zmanjšajo ročno papirologijo.

pogosta vprašanja

V: Katere funkcije izvaja ta testna oprema?

O: Dokonča preizkušanje vzdržljivosti srednjenapetostnega kabla VLF, merjenje dielektričnih izgub tan delta, pregledovanje plašča, natančno določanje napak na plašču, testiranje vzdržljivosti enosmernega toka, testiranje pravokotnega vala in zaznavanje toka uhajanja.

V: Kakšna je razlika med preskusom vzdržljivosti VLF in testom tan delta?

O: Preskus vzdržljivosti VLF preveri, ali lahko izolacija kabla prenese navedeno AC napetost; tan delta test meri faktor dielektrične izgube za presojo staranja in stopnje poslabšanja izolacije.

V: Katere napetostne konfiguracije so neobvezne?

O: Dva modela: 34 kV peak in 45 kV peak. Model 34 kV oddaja sinusni signal do 24 kV RMS / 34 kV vrh; model 45 kV doseže 31,8 kV RMS / 45 kV vrh.

V: Pri kateri frekvenci se meri tan delta?

O: Merjenje Tan delta se izvaja pri ultra nizki frekvenci 0,1 Hz.

V: Kakšno območje kapacitivnosti kabla podpira testiranje tan delta?

A: 34 kV model: 1 nF ~ 8 μF; 45 kV model: 1 nF ~ 5 μF.

V: Ali lahko oprema izvozi testne zapise?

O: Da. Testni dnevniki so shranjeni interno in jih je mogoče izvoziti prek USB 2.0. Izvožene datoteke je mogoče odpreti z namensko programsko opremo za ustvarjanje formalnih poročil o preskusih.

V: Ali podpira natančno določanje napak na ovoju?

O: Da, preskusni stroj podpira pregledovanje plašča in lociranje napak z največ 10 kV izhodom.

V: Ključne varnostne opombe med delovanjem?

O: Enoto lahko upravljajo samo usposobljeni strokovnjaki. Preskusni kabel mora biti pred ožičenjem izklopljen, ozemljen in popolnoma izoliran. Visokonapetostno testiranje zahteva nadzor na kraju samem, zasilna zaustavitev in visokonapetostna ključavnica pa je treba uporabljati pravilno.
