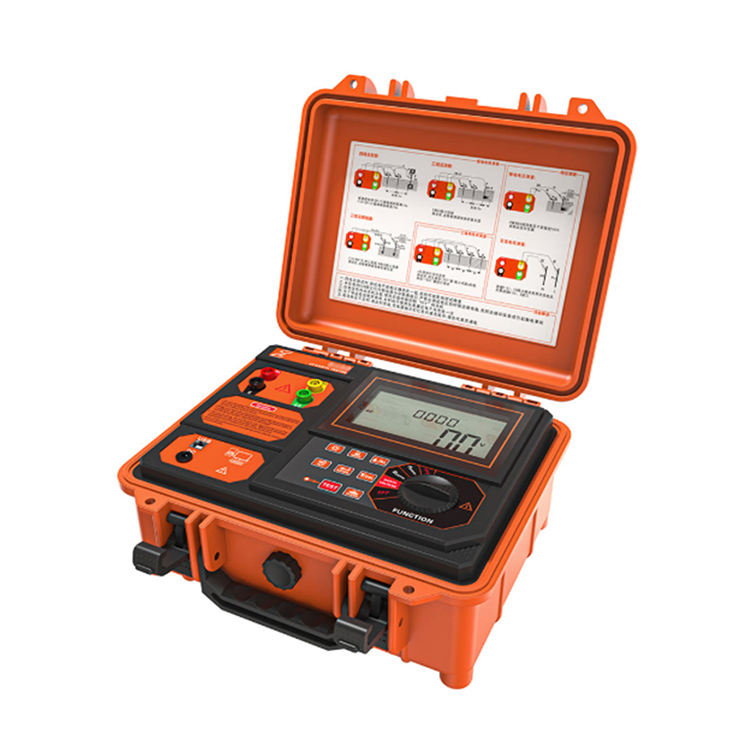

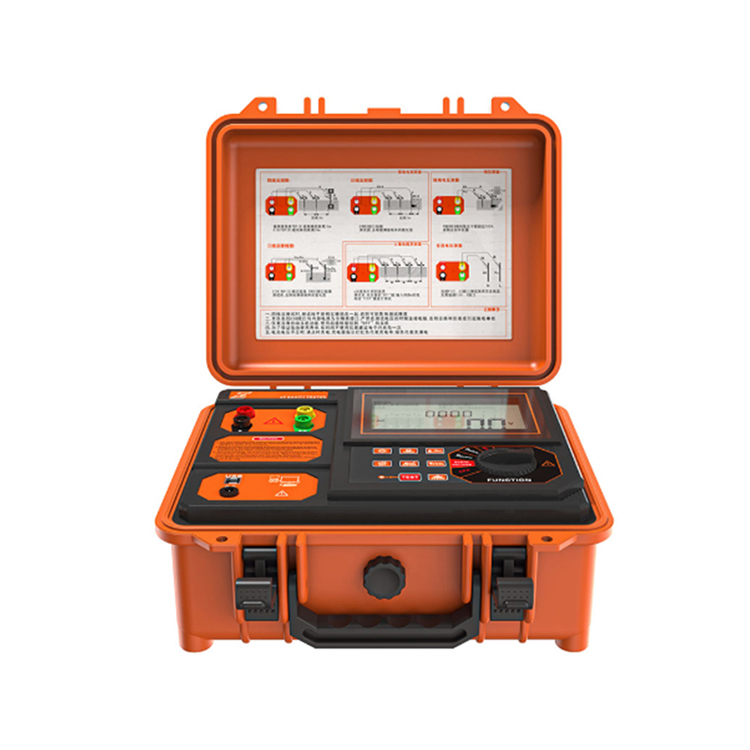

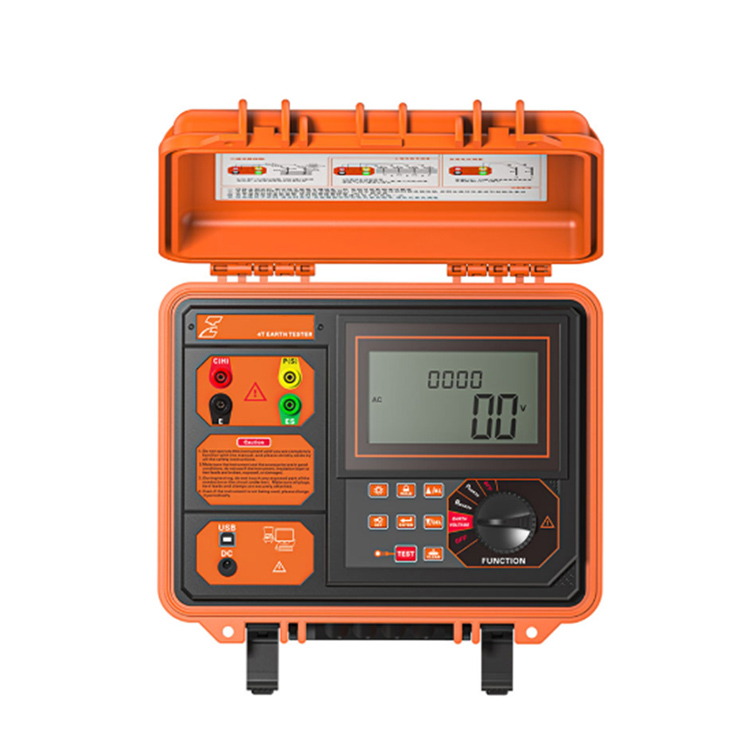

VS-3001 Digitalni tester ozemljitvene upornosti

Tester ozemljitvene upornosti in upornosti tal VS-3001 je posebej zasnovan in izdelan za merjenje ozemljitvenega upora, upornosti tal, ozemljitvene napetosti in izmenične napetosti na kraju samem v kombinaciji z novim standardom testiranja ozemljitvene odpornosti za zaščito pred strelo. Testni tok je do 20mA. Digitalna in mikroprocesna tehnologija, natančna 4-žična metoda, 3-žična metoda in enostavna 2-žična metoda za merjenje ozemljitvenega upora, uvozna tehnologija FFT (hitra Fourierjeva transformacija), tehnologija AFC (samodejni nadzor frekvence), samodejno prepoznavanje motenj in izbira frekvence merjenja, zmanjšanje vpliva motenj na minimum in zagotavljanje natančnejše vrednosti upora tal. Ima edinstveno sposobnost proti motnjam in prilagodljivost okolju ter ima dobro doslednost ponavljajočih se testov, kar zagotavlja visoko natančnost, visoko stabilnost in visoko zanesljivost dolgoročnega merjenja. Široko se uporablja pri merjenju ozemljitvenega upora, upornosti tal, ozemljitvene napetosti in izmenične napetosti električne energije, telekomunikacij, meteorologije, naftnih polj, gradbeništva, zaščite pred strelo in industrijske električne opreme.

VS-3001 tester ozemljitvene upornosti in upornosti tal, znan tudi kot natančen preizkuševalec ozemljitvene upornosti, štirižilni tester ozemljitvene upornosti, dvo-, tri-štirižilni tester ozemljitvene upornosti, tester upornosti tal, je sestavljen iz gostitelja, podatkovne programske opreme, preskusne linije, pomožnih ozemljitvenih palic, komunikacijskih linij itd. Posebna zasnova škatle z orodjem za gostitelja, ki uporablja polipropilensko plastiko kot surovino, dodaja novo kompozitna polnila za enkratno brizganje, nizka gostota, trdnost, togost, trdota, odpornost proti obrabi, toplotna odpornost, izolacijska zmogljivost je boljša, njegovo škatlasto telo lahko prenese pritisk približno 200 kg, kar zagotavlja visoko natančnost, visoko stabilnost in visoko zanesljivost pri različnih okoljskih testih. Velik LCD-zaslon gostitelja z osvetlitvijo ozadja in prikazom črtnega grafikona je jasen na prvi pogled. Hkrati lahko shrani 300 nizov podatkov, funkcije branja zgodovinskih podatkov, ogledovanja, shranjevanja, poročanja in tiskanja pa je mogoče realizirati s podatkovno programsko opremo.

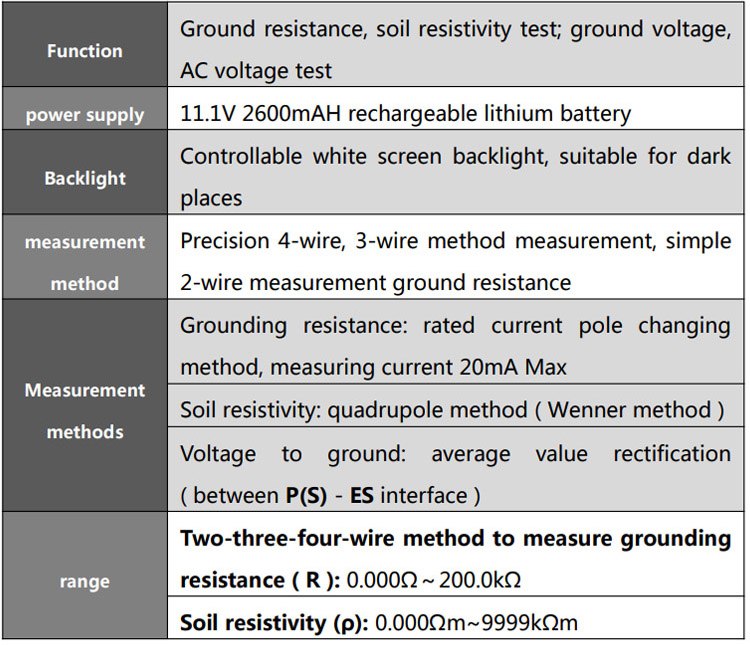

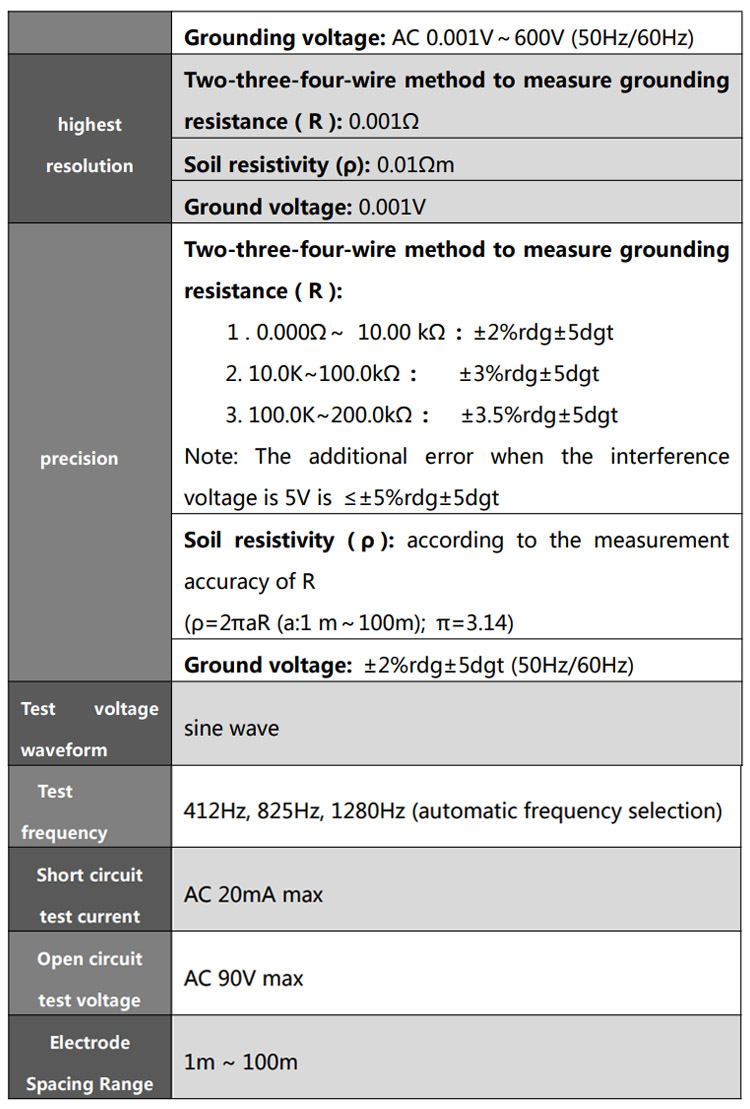

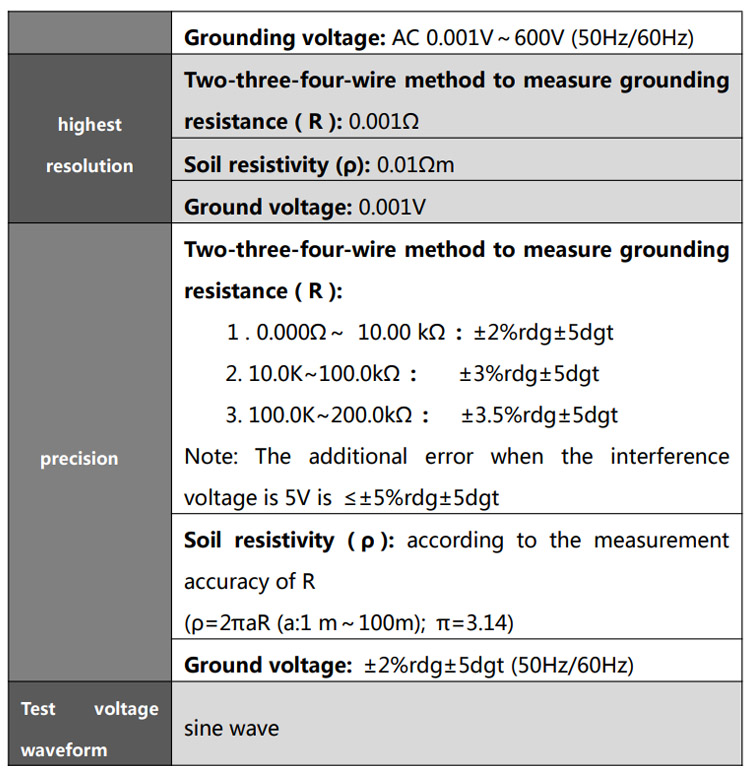

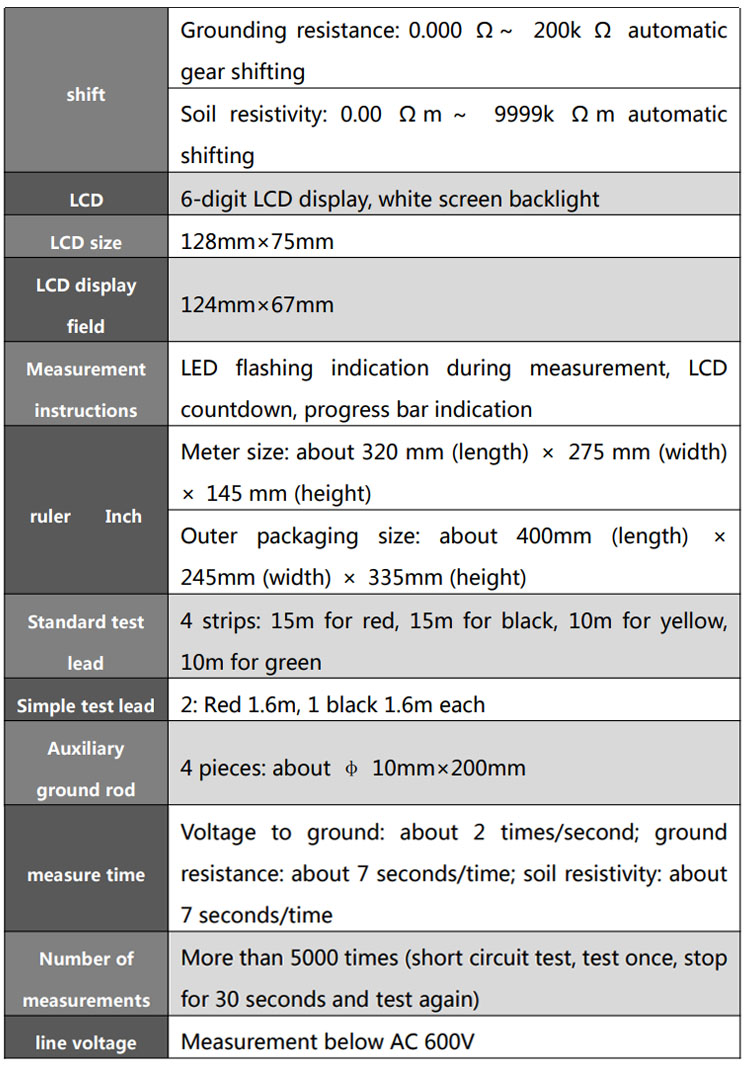

Tehnične specifikacije

Ključne značilnosti

Visoka natančnost in preprečevanje motenj‌: Samodejna izbira frekvence (412Hz/825Hz/1280Hz) pomaga zmanjšati motnje. Natančnost pri merjenju ozemljitvenega upora lahko doseže ±2%rdg±5dgt za območje 0,000Ω–10,00kΩ.

Robustna in prenosna zasnova‌: na voljo je v škatli z orodjem za industrijsko bazno postajo, ki lahko prenese 200 kg pritiska. Je lahek (bazna postaja 2,7 kg) in primeren za uporabo na terenu.

Široko merilno območje‌: ozemljitveni upor: 0,000Ω–200 kΩ; Upornost tal: 0,00 Ω·m–9999 kΩ·m; Ozemljitev/izmenična napetost: 0,001–600,0 V.

Uporabniku prijazno upravljanje‌: Velik LCD z osvetlitvijo ozadja, vrstico napredka preskusa, indikator odštevanja in intuitivno številčnico/gumbi funkcij. Samodejno lahko zazna motnje (opozorilo NOISE >5 V) in pogoje preobremenitve (zaslon OL).

Upravljanje podatkov‌: shrani do 300 nizov podatkov. Podatke lahko shranite, pregledate, izbrišete v napravi in ​​prenesete prek ‌RS232/USB v osebni računalnik‌ s pomočjo priložene programske opreme za poročanje in tiskanje.

Varnostna skladnost‌: Ustreza standardu IEC61010-1 (CAT III 300V, CAT IV 150V), z zaščito pred preobremenitvijo in jasnimi varnostnimi opozorili glede izolacije, omejitev napetosti (ne presegajte 600 V) in pravilnega delovanja.

Aplikacije

VS-3001 se pogosto uporablja v panogah, ki zahtevajo zanesljivo testiranje ozemljitvenega sistema in analizo tal, vključno z:

Elektrotehnika‌ – Test

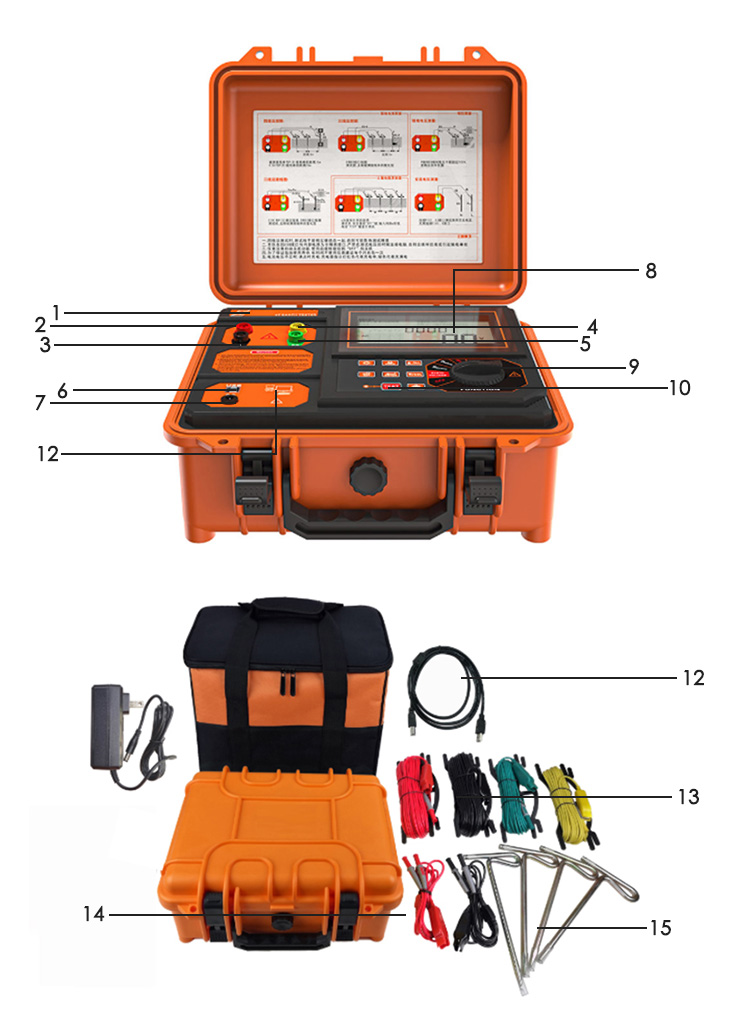

Struktura

1: Postavitev modela izdelka

2: vmesnik C(H): trenutni pol

3: vmesnik E: ozemljitveni drog

4: P(S) vmesnik: napetostni pol

5: vmesnik ES

6: USB vmesnik

7: Vrata za polnjenje

8: LCD

9: Funkcijska prestavna tipka

10: Ključno področje

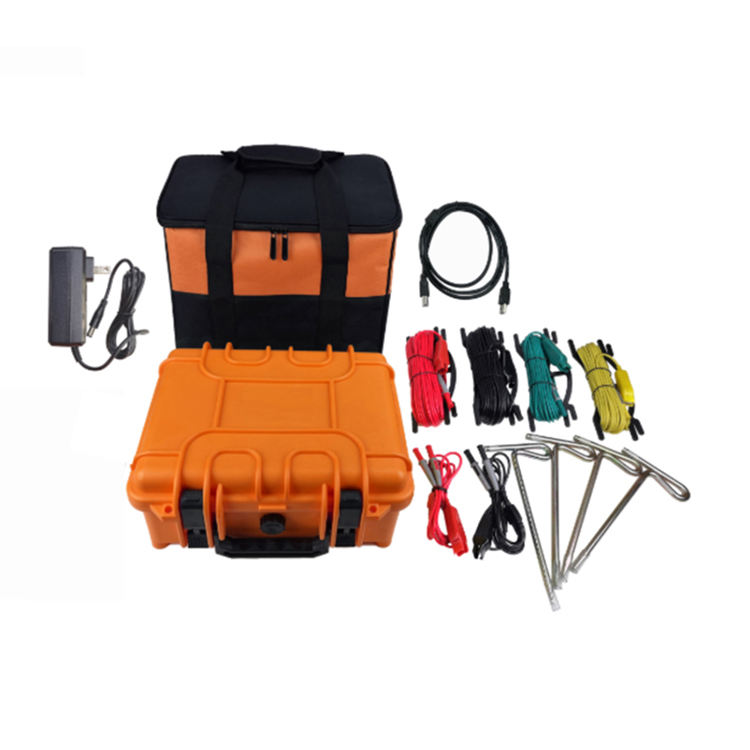

11: Podatkovni kabel USB

12: merilnik S480

13: 4 standardne testne vrstice

14: 2 enostavni testni vrstici

15: Pomožna ozemljitvena palica

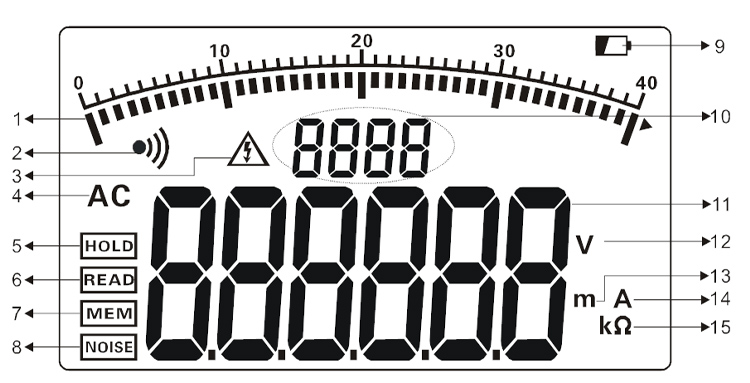

1. Vrstni graf napredka preskusa (prikaz napredka preskusa, dinamični prikaz)

2. Indikator alarma (prikaže se, ko je aktivirana funkcija alarma, in utripa, ko je presežen alarmni prag)

3. Indikacija prenapetosti (prikaže se, ko testirana napetost preseže 30 V, opominja, da bodite pozorni na varnost)

4. komunikacijska navodila

5. Indikacija zadrževanja podatkov (prikaže se, ko pritisnete tipko ZADRŽI, da zadržite podatke)

6. Navodilo za pregled podatkov (prikaže se, ko za 3 sekunde dolgo pritisnete gumb HOLD za vstop v pregled podatkov)

7. Indikacija shranjevanja podatkov (prikaže se, ko so podatki shranjeni, medtem ko podatke držite s pritiskom na tipko HOLD)

8. Prikaz signala motenj (prikaže se, ko interferenčna napetost preseže 5V)

9. Indikator prazne baterije

10. Prikaz števila shranjenih skupin podatkov

11. Preizkusni podatki

12. Simbol enote napetosti

13. Simbol dolžinske enote

14. Simbol trenutne enote

15. Simbol enote upora
